IndustriellSeriell RS232/RS485/RS422GlasfaserModem
Übersicht
Industrieller RS232/RS485/RS422-zu-Glasfaser-Konverterermöglicht zuverlässige serielle Fernkommunikation
überMultimode-Faser (bis zu 2 km)oderSinglemode-Faser (bis zu 80 km).
Dieser Konverter eliminiertelektromagnetische Störungen,Erdungsschleifenproblemeundund
Blitzschädendurch die Umwandlung elektrischer Signale inoptische Übertragung. Er ist ideal fürindustrielle
Steuerung,Prozessautomatisierung,VerkehrsmanagementundBühnenbeleuchtungssysteme.
UnterstütztRS232, RS485, RS422, mit starker Isolation, stabiler Leistung und großem
Betriebstemperaturbereich.
Merkmale
► Plug-and-Play, Hot-Plug-fähig
► Erweitert bidirektionales RS-232/RS-485/RS-422 bis zu 2 km auf MMF, 80 km auf SMF
► EIA/TIA-Standard RS232/485/422, 0~2 Mbit/s Rate
► Serielle Daten sind vollständig transparent, Baudrate ist selbstadaptiv, keine Einstellung erforderlich
► Die Hochgeschwindigkeits-Seriendaten können für die DMX512-Kommunikation in der Bühnenbeleuchtungssteuerung verwendet werden

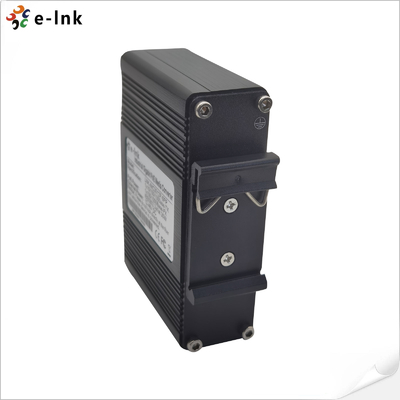

► Unterstützung für DIN-Schienen- und Wandmontage.
► Eingebauter Überspannungs- und statischer Schutz
► Diagnose- und Geräte-Indikator-LEDs
► Umweltbeständig -40 °C bis 75 °C (-40 °F bis 176 °F) Betriebstemperatur
Technische Indizes
| Modell |
LNK-IRS93-Serie |
| Glasfaseranschluss |
SC-Standard, ST/FC/LC optional |
| Glasfaserentfernung |
50/125um MMF: 2 km, 62,5/125um MMF: 5 km, 9/125 SMF: 20/40/60/80 km |
| Serielle Schnittstelle |
Industrieller Anschluss |

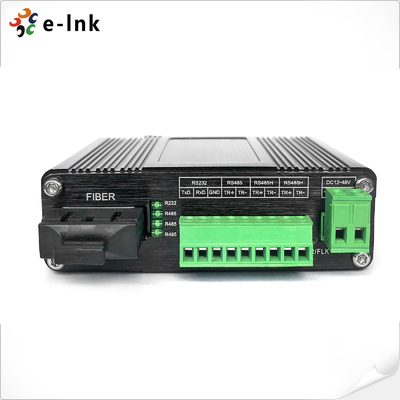

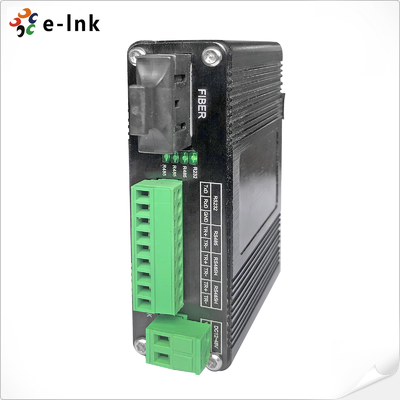

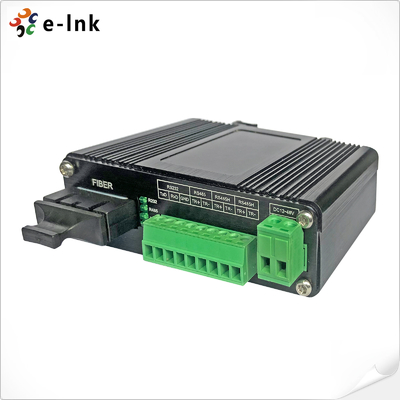

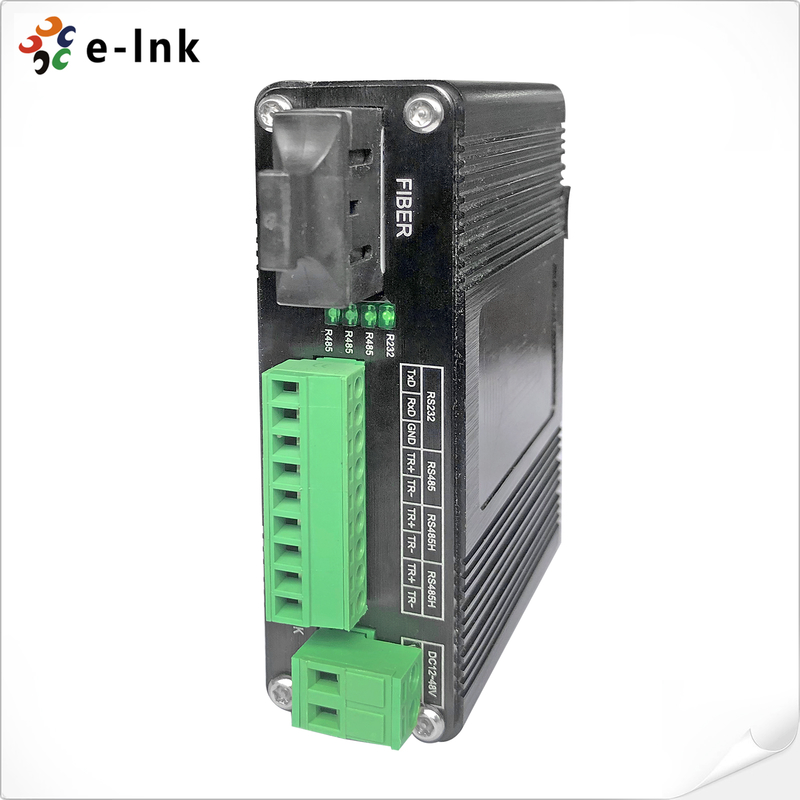

| Signalanschlüsse |
1Ch RS232 - 1 Mbit/s
1Ch R485 - 1 Mbit/s
2Ch RS485H - 2 Mbit/s
2Ch RS485H können zu 1Ch High Speed RS422 gruppiert werden
|
|
Standard
|
EIA/TIA RS232/485/422 |
| Serielle Entfernung |
RS232: 15 Meter, RS485/422: 1000 Meter |
| Rate |
Max. 2 Mbit/s |
| RS-232 |
TXD, RXD, GND - Bidirektional |
| RS-485 |
D+, D-, GND - Bidirektional |
| Stromversorgung |
DC12~48V |
| Leistungsaufnahme |
<5W |
| Statischer Schutz |
15 kV elektrostatische Entladung (ESD)-Schutz |
| Überspannungsschutz |
1500 W/Sek. Überspannungsschutz |
| Betriebstemperatur |
-25 °C bis +75 °C |
| Lagertemperatur |
-40 °C bis +85 °C |
| Lagerfeuchtigkeit |
5 % ~ 90 % nicht kondensierend |
| Abmessungen |
95(L)*70(B)*29(H) mm |
| Gewicht |
0,25 kg/Stück |
Bestellinformationen
| Modell |
Beschreibung |
| LNK-IRS93-SFP |
Industrieller serieller RS232/RS485/RS422 mit SFP-Anschluss |
| LNK-IRS93-SCMM |
Industrieller serieller RS232/RS485/RS422, SC MM 850 nm, 550 m |
| LNK-IRS93-SC20 |
Industrieller serieller RS232/RS485/RS422, SC SM 1310 nm, 20 km |
| Montageoptionen |

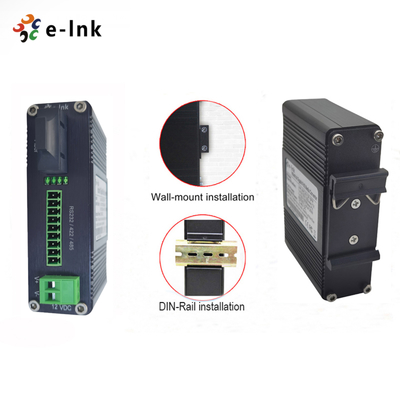

► Standardmäßig installierter DIN-Schienen-Halter, Wandhalterung ist im Lieferumfang enthalten. |
| Stromversorgungsoptionen |
► Netzteil ist separat zu erwerben |

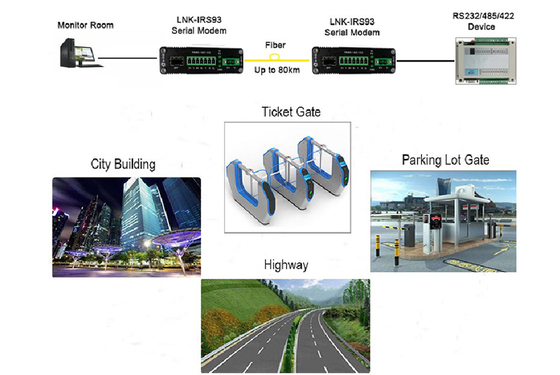

Anwendung
