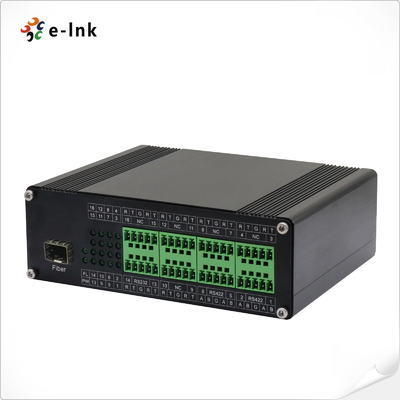

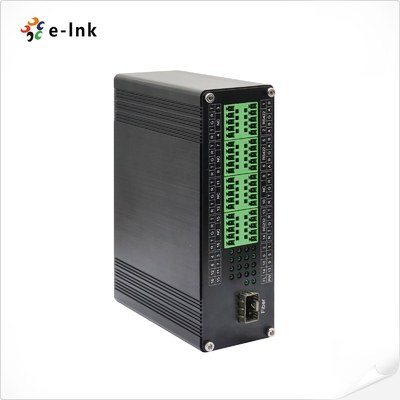

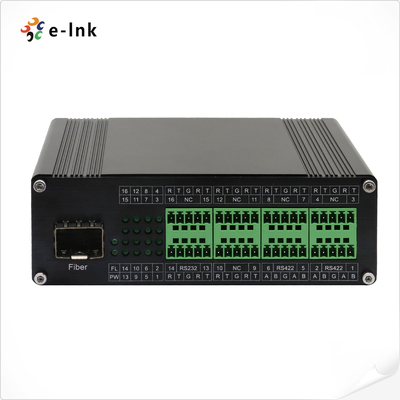

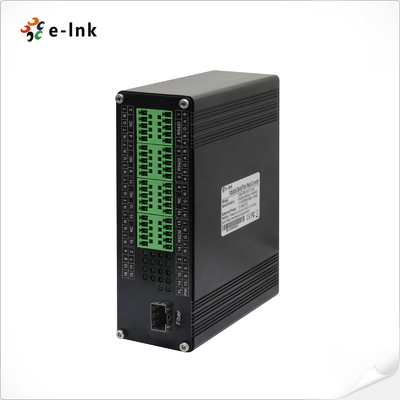

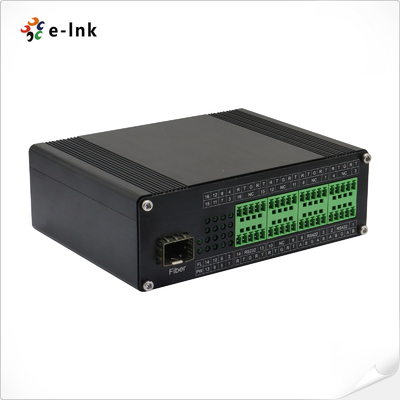

Industrielle Mehrkanal-RS-232/422/485 Serien-zu-Faser-Wandler
Übersicht
DieE-Link LNK-IRS-Serie ist einmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,2 km über Multimodefaser oder20 km über Single-Mode-Faser.
Es unterstützt4 bis 16 Kanäle von RS232 oder RS485, und2 bis 8 Kanäle von RS422, mit flexiblen Mischsignalkonfigurationen wie8CH RS232 + 8CH RS485 oder8CH RS485 + 4CH RS422
Mit einemDas DIN-Rail-Mount-Design sorgt für eine einfache Installation in rauen Industrieumgebungen.EMI,Bodenschleife undBlitzstörungen, die eine hoheZuverlässigkeit der Daten,Sicherheit undLeistung.
Ideal fürindustrielle Automatisierung,Prozesssteuerung,Bühnenbeleuchtung undVerkehrsmanagementsysteme.
Eigenschaften
¢ Fans- und Din-Rail-Design für harte industrielle Umgebung
Unterstützt mehrkanälige serielle Datenanschlüsse: 4~16Ch RS232, 4~16Ch RS485 oder 2~8Ch RS422
Die Daten sind vollständig transparent, die Baudrate passt sich selbst an, keine Einstellung ist erforderlich.
Unterstützung von SFP, FC, SC oder ST Multi-Mode 2 km, Single-Mode 20 km
Die Hochgeschwindigkeits-Serie-Daten können für die DMX512-Kommunikation in der Bühnenbeleuchtungssteuerung verwendet werden
Unterstützung der Eingangsspannung 12 ~ 48VDC
Unterstützung des Umkehrpolaritätsschutzes
¢ Gehäuse aus Aluminium mit IP40-Wert
️ Betriebstemperatur von -40°C bis 80°C
5 Jahre Garantie
Technische Indizes
| Glasfaser-Schnittstelle |
| Glasfaserschnittstelle | SFP, FC, SC oder ST |
| Kabelanforderung | Mehrmodus: 50/125um, 62,5/125um
Einzelmodus: 9/125um |
| Glasfaseranschluss | 1 Glasfaseranschluss |
| Übertragungsdistanz | Mehrmodus: 2 km
Einmodus: 20 km |
| Wellenlänge | 1310nm/1490nm/1550nm |
| RS232 serielle Schnittstelle |
| Physische Schnittstelle | Industrieübliche Schraubterminals |
| Datentyp | Bis zu 16Ch RS232 Bi-Direction |
| RS-232-Signale | TxD, RxD, GND |
| Abstand der Serienanschlussleitung (Kupfer) | 15 Meter |
| Baud-Rate | 0 ~ 800 kbps |
| RS422 serielle Schnittstelle |
| Physische Schnittstelle | Industrieübliche Schraubterminals |
| Datentyp | Bis zu 8Ch RS422 Bi-Direction |
| RS-422-Signale | Zu diesem Zweck werden die in Anhang I der Verordnung (EU) Nr. 1303/2013 aufgeführten Daten verwendet. |
| Abstand der Serienanschlussleitung (Kupfer) | 1000 Meter |
| Baud-Rate | 0 ~ 800 kbps |
| RS485 Serienschnittstelle |
| Physische Schnittstelle | Industrieübliche Schraubterminals |
| Datentyp | Bis zu 16Ch RS485 Bi-Direction |
| RS-485-Signale | Daten+, Daten-, GND |
| Abstand der Serienanschlussleitung (Kupfer) | 1000 Meter |
| Baud-Rate | 0 ~ 800 kbps |
| Energiebedarf |
| Leistungsaufnahme | 12 ~ 48VDC |
| Stromverbrauch | < 6 W |

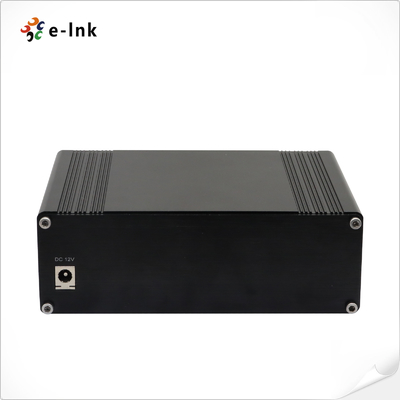

| Stromanschluss | Terminalblock |
| Leistungsschutz | Umgekehrter Polaritätsschutz |
| LED-Anzeiger |
| PWR | Stromversorgung |
| FL | Zustand der Glasfaserverbindung |
| Daten 1 bis 16 | Seriendatensignal |
| Mechanische |
| Abmessungen (LxWxH) | 119 x 114 x 50 mm |
| Gewicht | 0.55 Kilo |
| Gehäuse | Aluminiumgehäuse |
| Montageoptionen | DIN-Schienenhalter |
| Umwelt |
| Betriebstemperatur | -40°C bis 80°C (-40°F bis 176°F) |
| Speichertemperatur | -40°C bis 85°C (-40°F bis 185°F) |
| Arbeitsfeuchtigkeit | 5% bis 95% (nicht kondensierend) |
| MTBF | 216388 Stunden |
| Zulassungen nach Vorschriften |
| EWI | FCC Teil 15, CISPR (EN55022) Klasse A |
| EWS | EN61000-4-2 (ESD) Stufe 4, Kriterien B
EN61000-4-3 (RS) Stufe 3, Kriterien A
EN61000-4-4 (EFT) Stufe 3, Kriterien A
EN61000-4-5 (Spannung) Stufe 3, Kriterien B
EN61000-4-6 (CS) Stufe 3, Kriterien A |
| Schlag / freier Fall / Vibration | Schock: MIL-STD-810F Methode 516.5
Freier Fall: MIL-STD-810F Methode 516.5
Vibration: MIL-STD-810F Methode 514.5 C-1 und C-2 |
| Grün | RoHS-konform |
| Zertifizierungen: | FCC, CE |
