12G-SDI-zu-Faser-Konverter mit Gigabit-Ethernet und 2Ch-Rückwärts-RS485
SDI über Glasfaserverlängerer Übersicht
Die LNK-12GSDI-1V2R1GE-Serie ist eine leistungsstarke12G-SDI-optischer Empfänger.
Es unterstütztmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,ein Gigabit Ethernet-Kanal,
undzwei Kanäle für umgekehrte RS485-Datenmit einer Leistung von mehr als 50 W und
Fernübertragung ermöglicht und12G-SDI-Lokale Rücklaufüberwachung.
Dieses Produkt umfasstein Sender und ein Empfänger, unterstützt eine Vielzahl von Videoformaten,
einschließlichHDTV 4K×2K (3840×2160@60Hz), 1080P, 1080i und 720P, die Ultra-Hoch-Definition gewährleistet
Es ist ideal für Sendungen, Studios, Sportveranstaltungen, medizinische Bildgebung,
Videokonferenzen und hochwertige Überwachungssysteme.
Eigenschaften des SDI-Über-Optische-Verlängerer
Jeder SDI-Kanal enthält 8-Kanal-Audio eingebettet
- automatische Kabelgleichung zur Sicherstellung der Signalintegrität
Unterstützung für ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 und ST-259 (SD)
️ Integrierte Reclocker-Sperren für SMPTE-Raten von 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps
oder Divide-by-1.001 Subrate und 270 Mbps
️ Direkt kompatibel mit 12G/6G/3G-SDI-Kamerasystemen
¢ Übertragungsfähigkeit bis zu 80 km
Unterstützung von 2Ch rückwärts RS485
Unterstützung von 1Ch 10/100/1000M Ethernet
¢ Volldigitale Übertragung ohne Komprimierung auf Sendeebene;
- Superoptischer dynamischer Bereich und ohne Einstellung;
¢ Glasfasertechnik WDM/CWDM/DWDM;
¢ Unterstützt 4K*2K ((3840*2160@60Hz), 1080P,1080I,720P.

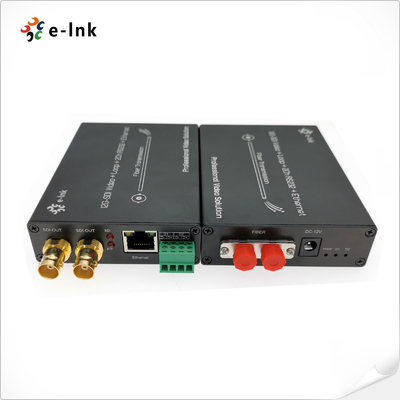

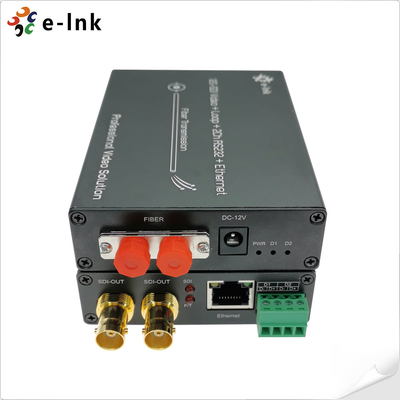

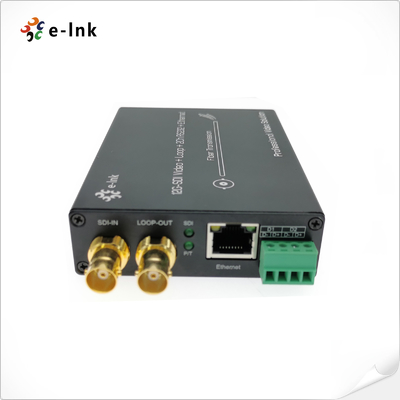

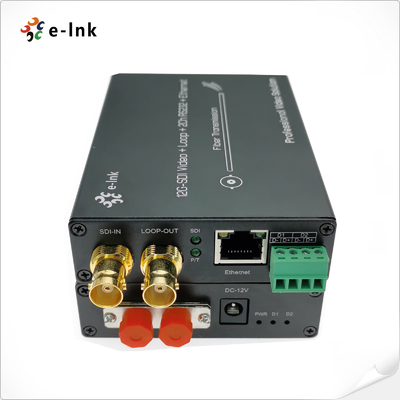

SDI über Glasfaser-Extender-Panel und -Schnittstelle
SDI-Technische Indizes für Glasfaserverlängerer
| Formate |
Unterstützt ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) und ST-259 ((SD) |
| Kompatibel |
Kompatibel mit DVB-ASI und AES10 (MADI) |
| Eingabe |
1 x 12G-SDI auf BNC |
| Ausgabe |
2 x FC-Optische Faser |
| 1 x 12G-SDI-Auslauf auf BNC |
| Unterstützte Auflösung |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Auflösungsbereich |
3840*2160@60Hz |
| Spezifikation des Eingangskabeln |
≤ 70m@12G SDI Belden 1694A |
| Spezifikation des Ausgangskabels |
≤ 60m@12G SDI Belden 1694A |
| Ethernet |
10/100/1000Mbps |
| Datentyp |
2Ch Rückwärts RS485 |
| Bandbreite der optischen Übertragung |
270MHz12GHz |
| Macht |
12 VDC |
| Stromverbrauch |
6 W (max.) |
| Abmessungen (LxWxH) |
117 x 80 x 24 (mm) |
| Betriebstemperatur |
-10°C ∼70°C |
| Speichertemperatur |
-40°C ∼85°C |
SDI über Glasfaser-Extender Anwendung
