Mini 12G-SDI zu Glasfaser Konverter mit TallyundRS485
Übersicht

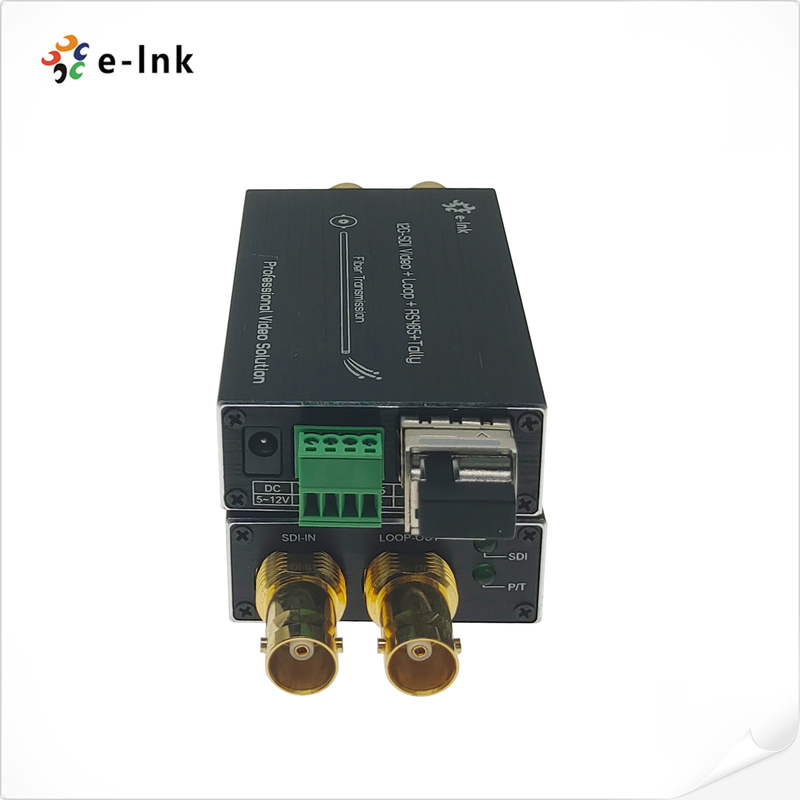

LNK-M12G-1V1T1D Serie Mini 12G-SDI Glasfaser-Konverter
Dieser kompakte Glasfaser-Konverter unterstützt:
- 1 Kanal 12G-SDI Video (mit eingebettetem Audio)
- 1 Kanal Tally-Signal (für Kamerasteuerung/Gegensprechanlage)
- 1 Kanal bidirektionale RS485-Daten
Alle Signale werden über ein einzelnes Glasfaserkabel übertragen, mit Echtzeitüberwachung über einen 12G Loop
Ausgang.
Das E-link 12G Video über Glasfaser Konverter-Set beinhaltet einen Sender und einen Empfänger, kompatibel
mit hochauflösenden Videoformaten, einschließlich:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p
Dieser Mini-Konverter wurde für Broadcast, Live-Produktion und professionelle AV-Systeme entwickelt und gewährleistet
zuverlässige Signalübertragung über große Entfernungen mit geringer Latenz.
Eigenschaften
Unterstützt ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) und ST-259(SD)
Direkt kompatibel mit 12G/6G/3G-SDI Kamerasystemen
Integrierter Reclocker sperrt auf SMPTE-Raten von 11,88 Gbit/s, 5,94 Gbit/s, 2,97 Gbit/s, 1,485 Gbit/s oder
Divide-by-1.001 Subraten und 270 Mbit/s
Glasfaser WDM/CWDM/DWDM Technik;
Unterstützt 4K*2K(3840*2160@60Hz),1080P,1080I,720P.
Unterstützt Tally und Rückwärts-RS485
Unterstützt Hot-Swapping und Hot-Plugging

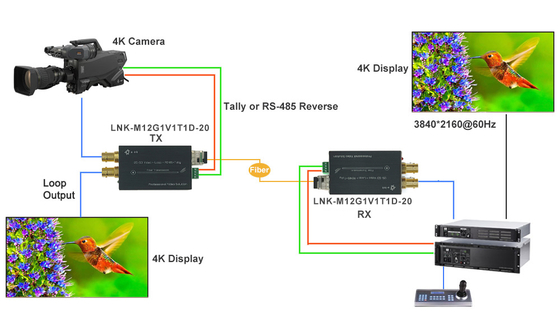

Anwendung
Technische Indizes
| Formate |
Unterstützt ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) und ST-259(SD) |
| Kompatibel |
Kompatibel mit DVB-ASI und AES10 (MADI) |
| Eingang |
1 x 12G-SDI auf BNC |
| Ausgang |
1 x LC-Glasfaser |
| 1 x 12G-SDI Loop-Out auf BNC |
| Unterstützte Auflösung |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Auflösungsbereich |
3840*2160@60Hz |
| Eingangskabelspezifikation |
≤70m@12G SDI Belden 1694A |
| Ausgangskabelspezifikation |
≤70m@12G SDI Belden 1694A |
| Datentyp |
Rückwärts-Tally |
| Datentyp |
Rückwärts-RS485 |
| Optische Übertragungsbandbreite |
270MHz～12GHz |
| Stromversorgung |
5-15 VDC |
| Stromverbrauch |
2 W (Max.) |
| Abmessungen (LxBxH) |
80 x 40 x 20 (mm) |
| Lagertemperatur |
-40℃～80℃ |
| Betriebstemperatur |
-40℃～85℃ |
Bestellinformationen
| Modell |
Beschreibung |
| LNK-M12G-1V1T1D-20 |
Mini-Typ 12G-SDI zu Glasfaser Konverter mit Tally, Reverse RS485 und Loop-Out, SMF, LC-Glasfaseranschluss 20KM, einschließlich Sender und Empfänger, paarweise verwendet |
