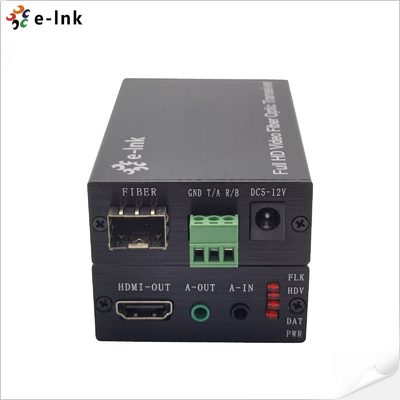

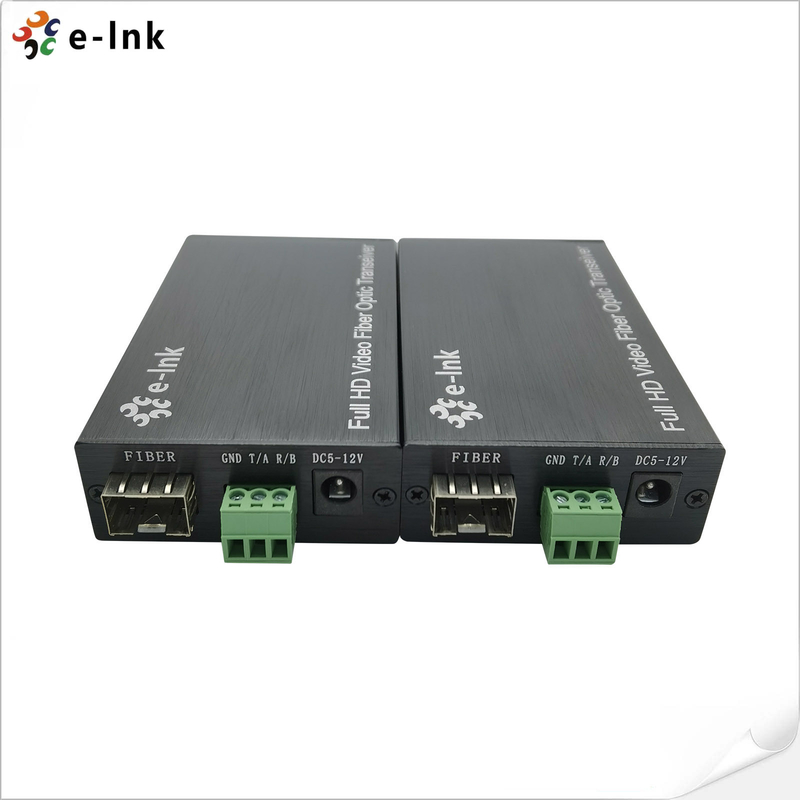

HDMI-Fiber-Optic-Extender Langstreckenübertragung mit bidirektionalem Audio und RS232
Übersicht
DieLNK-HF100DA-Serie HDMI Glasfaserverlängererermöglicht die Fernbeförderung
Übertragung von hochauflösendem HDMI-Video, bidirektionalem Stereo-Audio und RS232-Steuerung
Sie werden durch ein einziges Glasfaserkabel übertragen.HDMI 1.4/1.4b und HDCP 1.4
Es gewährleistet eine nahtlose Kompatibilität mit einer Vielzahl von Quellen und Anzeigen.
Einheitliche Systeme für die1920×1200@60Hzund ein vollständiges 3D-Video, diesesHDMI-Faser
Verlängererbietet eine kristallklare, unkomprimierte Bildqualität ohne Latenz oder Signalverlust.
Konzipiert für ProfisVerteilung von audiovisuellen Geräten, Steuerungssysteme, Rundfunk, digitale
Beschilderung und industrielle Überwachung, garantiert der LNK-HF100DA eine stabile Leistung,
starke Störungssicherheit und sichere Datenübertragung über längere Strecken.
Das kompakte und zuverlässige Design macht es ideal für Anwendungsbereiche, diehohe Stabilität,
Bildsicherheit und geräuschfreie Kommunikation.
Eigenschaften
Fernübertragung über HDMI-Faser:
Erweitert unkomprimiertes HDMI-Video, RS232-Steuerung und Stereo-Audiosignale bis zu20 km
über ein einziges Glasfaserkabel, um eine hohe Geschwindigkeit und störungsfreie
Kommunikation.
Hochwertige Videoleistung:
Unterstützt maximale Auflösungen von1920×1200@60Hzund1600×1200@60Hz, Lieferung
Kristallklare Grafiken sind ideal für HD-Videos und professionelle Anwendungen.
Zwei-Wege-Stereo-Audio-Integration:
ErmöglichtZwei-Wege-Stereo-Audiotransmissionfür synchronisierten Klang zwischen Quellen
und Anzeigegeräte, die ein hochauflösendes Audio ohne Verzögerung oder Verzerrung gewährleisten.
RS232 Seriendatenunterstützung:
ErleichterungenEchtzeit-Signalübertragung RS232, die eine nahtlose Steuerung des Geräts ermöglicht und
Kommunikation in integrierten AV- oder Automatisierungssystemen.
Vollständige HDMI- und HDCP-Kompatibilität:
Einhaltung derHDMI 1.4b, HDCP 1.2, und Stützpunkte3D-Videoformate, um sicherzustellen,
Kompatibilität mit einer Vielzahl moderner HDMI-fähiger Geräte.
Automatische EDID- und Quelle-Übereinstimmung:
EingebettetEDID-Verwaltungund automatische Anpassungssystem intelligent optimieren Video
Ausgabe für glatte, stabile und klare Bilder auf verschiedenen Displays.
Verbesserte Zuverlässigkeit und Schutz:
VeräußerungESD-Schutz, robuste Signalverarbeitung und eineGeräuschdichte Konstruktion
für einen konstanten Betrieb in anspruchsvollen Umgebungen.
Plug-and-Play-Anlage:
Kompaktes Design mitEinfache Plug-and-Play-Einrichtung, ohne Softwarekonfiguration erforderlich
ideal fürDigitale Beschilderung, Konferenzsysteme und Kontrollräume.
Technische Indizes
| Parameter |
Beschreibung |
|
Video
|
Normen |
HDMI1.4B 3D; HDCP1.4 |
| Maximale Pixeluhr |
165 MHz |
| Höchstdatenrate |
6.75 Gbps |
| Konformität |
1080P@50/59.95/60Hz, ((Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
Die in Absatz 1 Buchstabe b genannten Daten sind in Anhang I der Verordnung (EU) Nr. 1095/2010 zu entnehmen.
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
Spezielle Unterstützung 1600*1200 @60HZ
|
| Verbindungsstück |
HDMI Typ A für Frauen |
| Impedanz |
100Ω |
| Reichweite des HDMI Kabels |
<5Meter (Auflösung bis 1920*1200@60Hz) |
| Audio |
Schnittstelle |
3.5MM externer Stereo-Audio |
| Übertrager |
1Ch Eingang + 1Ch Ausgang |
| Empfänger |
1Ch Eingang + 1Ch Ausgang |
| RS232 |
Schnittstelle |
3-Pin-Terminalblock |
| Baud-Rate |
≤115200bps |
| Glasfaser |
Schnittstelle |
SFP-Modell und LC-Anschluss |
| Art der Faser |
Einzelmodus |
| Wellenlänge |
850 nm/1310 nm/1550 nm |
| Bandbreite der Schnittstelle |
3 Gbps |
| Übertragungsdistanz |
Übertragung@1920*1200@60Hz
Mehrmodusfaser: < 500M
Ein-Modus-Faser: 20 km
|
| Index Sonstiges |
Stromversorgung |
Der Stromadapter: DC 5~12V |
| Leistungsausfall |
Max 4W |
| Temperatur |
Betriebszeit: -20 °C ~ +70 °C |
| Luftfeuchtigkeit |
Betriebszeit: 5% ~ 90% |
| Abmessung (LxWxH) |
92 x 57 x 23 (mm) |
Bestellinformationen
| Modell |
Beschreibung |
| LNK-HF100DA |
1Ch HDMI + 1Ch Bidirektions-Stereo Audio + 1Ch RS232 über Glasfaser-Extender, LC ((SFP), Multi-Mode-Faser, 500m, einschließlich 1 Sender & 1 Empfänger, verwendet von Paaren |
| LNK-HF100DA-20 |
1Ch HDMI + 1Ch Bidirektions-Stereo Audio + 1Ch RS232 über Glasfaser-Extender, LC ((SFP), Single-Mode-Faser, 20km, einschließlich 1 Sender & 1 Empfänger, verwendet von Paaren |
Anwendung
Die1 Kanal HDMI + Bidirektions-Stereo-Audio + RS232 über Glasfaser-Erweiterung
ist ideal für eine breite Palette vonprofessionelle audiovisuelle Übertragung und Kommunikation
Anwendungen, dieLangstreckensignal, hochwertig und störungsfrei
Verlängerung.
Es wird üblicherweise in:
Rundfunk- und Videoproduktionssysteme¢ ermöglicht Fernübertragung über HDMI und Audio
Signalübertragung zwischen Kameras, Bearbeitungskonsole und Bildschirm mit nuller Latenz und
Ausgezeichnete Bildqualität.
Kontrollzentren und Befehlsräume- eine zuverlässige Übertragung von HDMI-Videos gewährleistet,
Audio- und RS232-Daten zwischen Bedienerterminals, Videowänden und zentralen Steuerungsservern.
Sicherheit und Überwachungssysteme¢ UnterstützungHDMI über Glasfaserfür Echtzeitvideos
Überwachung in großflächigen CCTV- und IP-Kameraeinstellungen, um eine stabile Bildleistung zu gewährleisten.
Industrieautomation und Prozesssteuerung- Übertragen von Video und serieller RS232-Steuerung
FernübertragungFabriküberwachung,SCADA-System, undBildverarbeitungssysteme.
Medizinische Bildgebung und Gesundheitsumgebungen- Video und Audio in hoher Auflösung liefern
fürdiagnostische Anzeigen,chirurgische Visualisierung, undmedizinische AusbildungAufstellungen, bei denen Bild
Genauigkeit ist entscheidend.
Digitale Beschilderung und Werbeanzeigen ideal fürEinkaufszentren, Flughäfen,
Verkehrsknotenpunkte, undKonferenzzentren, die eine Fernverteilung über HDMI anbietet
ohne Signalzerstörung.
Bildung und AV-Integration in Unternehmen- Projektoren, interaktive Whiteboards,
und Steuerungen inVorlesungsräume,Ausbildungsstätten, undTagungsräumeüber Glasfaser
für eine stabile, EMI-freie Leistung.
Mit seinerhohe Kompatibilität,stabile Übertragung, undPlug-and-play-AnlageDas ist...
HDMI Fiber Extender bietet eine zuverlässige Lösung fürjede berufliche Umgebung
erfordern eine sichere Fernübertragung von AV und Daten.
