Mini-24G-SDI zum Faser-Konverter mit 2 x 12G-SDI 1*LC Faser
Überblick
Stützt Mini-artiger Konverter der Reihen-LNK-M24G-2F1 der Faser-24G-SDI 2 Kanal 12G Video (das Audio eingebettet) übertragen über Faserlichtleiterkabel. E-Verbindung 24G Video über Faser-Konvertern umfasst einen Übermittler und einen Empfänger für HDTV 2160p/4k@120, 8k@60, 1080P, 1080I, 720P. Der Konverter der Faser-24G-SDI stützt Getriebe von bis 12 Gbps des digitalen Videos innerhalb der Fernsehsendungsanlagen und zwischen professioneller Videoausrüstung.
Eigenschaften
► jeder SDI-Kanal umfasst das eingebettete 8-Kanal-Audio
► automatische Kabelgleichstellung, zum von Signalintegrität sicherzustellen
► stützt SMPTE ST-2083 (24G) ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) und ST-259 (Sd)
► integrierte Reclocker-Verschlüsse zu SMPTE-Rate von 11.88Gbps, von 5.94Gbps, von 2.97Gbps, von 1.485Gbps oder von Divide-by-1.001 Subrates und 270 Mbps
► direkt kompatibel mit Systemen der Kamera 24G/12G/6G/3G-SDI
► Verteilerleistungsaufnahme für industrielle Anwendung
► stützt das heiße abwechselnde Ein- und Auslagern und die heiße Verstopfung
► volles digitales Nichtkompressionssendungs-Niveaugetriebe;
► Superoptikdynamikwerte und geben von der Anpassung frei;
Optik-WDM/CWDM/DWDM Technik ► Faser;
► stützt 2160p/4k@120, 8k@60, 1080P, 1080I, 720P.
Anwendung
► Videoproduktion
► Sendung
► Kamerarecorder
► Studio-zu-Studio
► Nachbearbeitung
► Liveereignisse
Anzeigen ► medizinischer Bildgebung
► Mobilevideo
► 24G/12G/6G/3G/HD/SD-SDI Wegewahl
► 24G/12G/6G/3G/HD/SD-SDI CCTV
Sachwortverzeichnisse
| Formate |
Unterstützungen UHD-2 oder 24G UHD-SDI, SMPTE ST-2083 (24G) ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) und ST-259 (Sd) |
| Kompatibel |
Kompatibel mit DVB-ASI und AES10 (MADI) |
| Input |
2 x 12G-SDI auf BNC |
| Faser |
2 Faser x 12G-SDI 1*LC |
| Ertrag |
2x 12G-SDI auf BNC |
| Gestützte Entschließung |
HDTV 2160p/4k@120, 8k@60, 1080P, 1080I, 720P |
| Entschließungsstrecke |
2160p/4k@120, 8k@60Hz |
| Inputkabelspezifikation |
≤ 70m@12G SDI Belden 1694A |
| Ertragkabelspezifikation |
≤ 70m@12G SDI Belden 1694A |
| Datentyp |
Rückwärtiges Tally (optional) |
| Datentyp |
Rückwärtige RS485 (optional) |
| Lichtwellenleiterübertragungsbandbreite |
270MHz~12GHz |
| Energie |
5-15 VDC |
| Leistungsaufnahme |
2 W (Maximum) |
| Maße (LxWxH) |
80 x 40 x 20 (Millimeter) |
| Lagertemperatur |
-40℃~80℃ |
| Betriebstemperatur |
-40℃~85℃ |
Einrichtungs-Informationen
| Modell |
Beschreibung |
| LNK-M24G-2F1-20 |
Mini-24G-SDI zum Faser-Konverter: Video 2Ch 12G-SDI, Faser-Verbindungsstück 2*12G SFP (1*LC), Monomode-, 20KM, einschließlich den Übermittler und Empfänger, benutzt durch Paare |

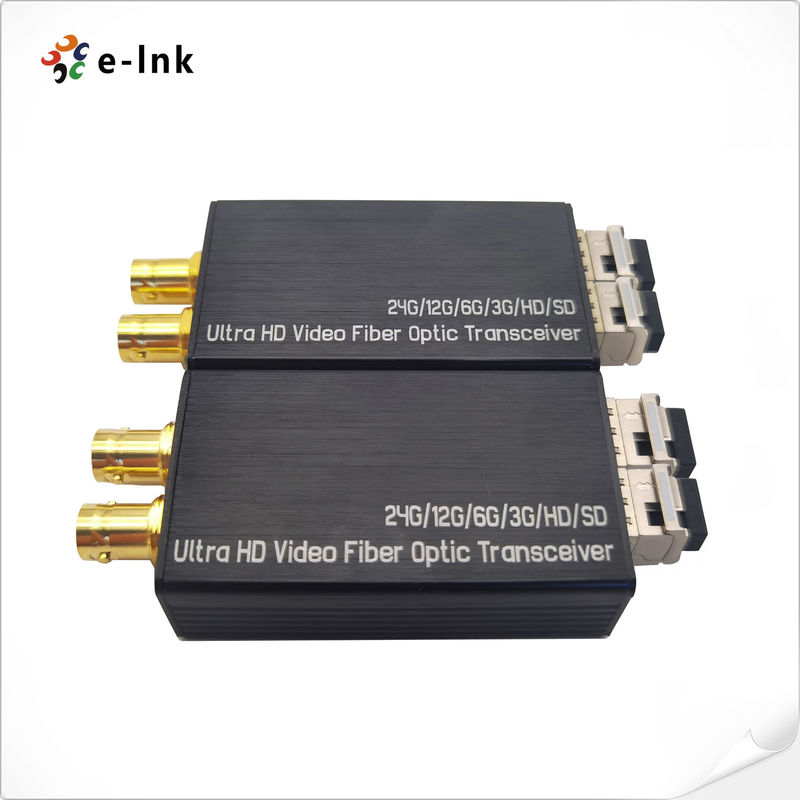

Produkt-Bilder
