Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | 3G-SDI-Glasfaser-Extender mit Tally und RS485 | SDI-Auflösung: | 1080P/1080i/720P/576P/480P |
|---|---|---|---|
| SDI-Format: | SD / HD / 3G-SDI | Datentyp: | Tally oder Reverse RS485 |
| Glasfaser-Eingangsformat: | Monomode-/in mehreren Betriebsarten | Getriebeabstand: | 40km |
| Bruttomasse: | 1 kg/Paar | Maße (LxWxH): | 80 x 40 x 20 Millimeter |
| Betriebstemperatur: | -20℃~+70℃ | Garantie: | 3 Jahre |
| Hervorheben: | Faser-Ergänzung 3G SDI,Faser-Ergänzung mit Tally |
||
Faser-Konverter 3G SDI mit Faser-Verbindungsstück 40KM Tally Or Reverses RS485 LC
Faser-Ergänzungs-Vorteile 3G SDI
►Direkt kompatibel mit HD-SDI Kamerasystem
►Lange Übertragungskapazität bis 80 Kilometer
►Verarbeiten Sie alle pathologischen Modi, waagerecht ausgerichtetes Getriebe der völlig digitalen uncompressed Sendung
►LED-Zustandsanzeige für die Überwachung von Arbeitsbedingungen
►Super optische Dynamikwerte, frei justierbar
►1470-1610nm CWDM Wellenlänge auswählbar
Faser-Übermittler-Empfänger-Anwendung 3G SDI
►Tierfilmaufzeichnung
►Optikströmende Livetätigkeiten der Faser
►Hochleistung (fehlerfreies) Réseau Sentinelles des Militärs oder der Sicherheitsabteilungen
►Großes Videowandsystem
►Intelligente Verkehrs-Überwachungsanlage
►Industrielle Überwachung (Energie, Chemie, Stahl, Erdöl, Eisenbahnen, etc.)
►Militärüberwachung (Lager, Grenzen, Schutz, etc.)
►Stadion (für hochauflösendes Video und Rundfunkübertragung vor Ort)
HD/3G-SDI Video über Faser-Ergänzungs-Sachwortverzeichnissen
|
Optische Schnittstelle SDI-Faser |
|
|
Faserschnittstelle |
Simplex-LC |
|
Getriebeabstand |
550m-20Km |
|
Wellenlänge |
1310nm/1550nm |
|
SDI-Video |
|
|
Videoschnittstelle |
BNC |
|
Videoinput/output Widerstand |
75Ω |
|
Videoinput/output Spannung |
Typisch: 1Vpp, minimales 0.5Vpp, maximales 1.5Vpp |
|
Videoübertragungsgeschwindigkeit |
Maximales 3.2Gb/s |
|
Differenzialer Gewinn (10%~90% APL) |
<1> |
|
SDI-Formatunterstützung |
625/25 KAMERAD |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
Video-SDI-Standard |
270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
|
SMPTE425M3Gb/s Diagramm (3G-SDI) |
|
|
Serielle Schnittstelle SMPTE424M 3Gb/s (3G-SDI) |
|
|
Daten |
|
|
Körperliche Schnittstelle |
Industriestandardschraubklemme |
|
Datentyp |
Tally oder Rück-RS485 |
|
Unterstützung der Frequenz/Rate |
Max. 115200bps für RS422 Max. 57600bps für RS485 |
|
BRUSTBEEREN |
<10>9 |
|
LED-Indikator |
|
|
SDI |
SDI-Video |
|
P/T |
Stromversorgung |
|
Umweltsmäßig |
|
|
Betriebstemperatur |
-20℃~+70℃ |
|
Lagertemperatur |
-40℃~+80℃ |
|
Arbeitsfeuchtigkeit |
0~95% |
|
MTBF |
Stunden ≥100000 |
Übermittler-und Empfänger-Überblick SDI aus optischen Fasern

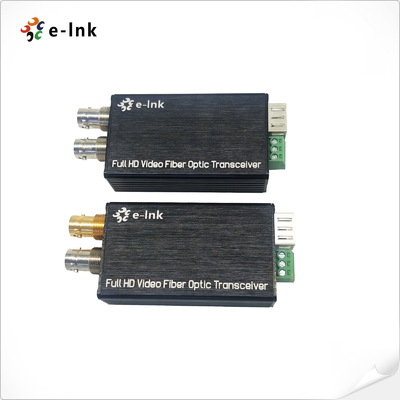

Konverter der LNK-M3G-1V Reihen-stützt Mini-artiger Faser-3G/HD-SDI 1 Kanal 3G/HD-SDI Video- u. Tallysignal, das über Faserlichtleiterkabel übertragen wird und überwacht das Signal am Ort über einem Ertrag der Schleife 3G/HD-SDI. E-Verbindung 3G/HD-SDI Video über Faser-Konvertern umfasst einen Übermittler und einen Empfänger für Signal 1080P 3G/HD-SDI.
Mikro-Übermittler-Empfänger-Einrichtungs-Informationen der Faser-3G-SDI
|
Modell |
Beschreibung |
|
LNK-M3G-1V1T-40 |
Mini-artiges 3G-SDI zum Faser-Konverter mit Tally und Schleife heraus, SMF, LC-Faser-Verbindungsstück 40KM, einschließlich den Übermittler und Empfänger, benutzt durch Paare |
|
LNK-M3G-1V1D-40 |
Mini-artiges 3G-SDI zum Faser-Konverter mit Rück-RS485 und Schleife heraus, SMF, LC-Faser-Verbindungsstück 40KM, einschließlich den Übermittler und Empfänger, benutzt durch Paare |
