Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | 8 Faser-Konverter der Kanal-3G-SDI | Leistungsaufnahme: | 100VAC zu 220VAC |
|---|---|---|---|
| Eingabeformat: | SD/HD/3G-SDI | Videoinput/output: | Kanal 8 mit Schleife heraus auf TX/RX |
| Ethernet-Schnittstelle: | 1-port 10G/5G/2.5G/1G/100BASE-T RJ45 | Faserart: | Einzelne LC-Glasfaser |
| Getriebeabstand: | Bis 20KM | Maße (LxWxH): | 483 x 270 x 45mm (19inch 1U) |
| Gewicht: | 8KG/pair | Garantie: | 3 Jahre |
| Markieren: | 8 Kanal-Faser-Konverter,Faser-Konverter mit Ethernet 10G |
||

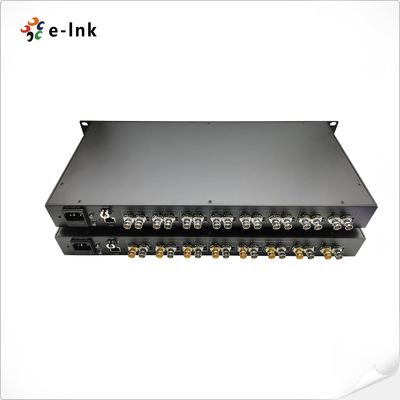

8 Faser-Ergänzung der Kanal-3G-SDI mit Ethernet 10G und Schleife aus Einmodenfaser 20KM
Video 3G/6G/12G SDI über Faser-Ergänzungs-Vorteilen
►Unterstützung von acht Kanälen Input 3G-SDI und Unterstützung der eingebetteten synchronen Audioübertragung
►Getriebe Ethernets 10G des Unterstützungseine
►Der Übermittler stützt Ringdurchlaufertrag, während der Empfänger Doppelertrag stützt
►Der Doppelentwurf der farbe BNC erleichtert die Identifizierung von Input und von Ausgangssignalen (mit Gold als dem Inputanschluß)
►Unterstützung HDTV 1080P, 1080I, 720P. Maximales 1920* 1080@60Hz
►Starke Kompatibilität, ohne Signalquellen und Geräte vorzuwählen
Faser-Übermittler-Empfänger-Sachwortverzeichnisse 8Ch 3G-SDI
|
Optische Schnittstelle der Faser |
|
|
Faserschnittstelle |
Simplex-LC |
|
Getriebeabstand |
20Km |
|
Wellenlänge |
1310nm/1550nm |
|
Video |
|
|
Videoschnittstelle |
BNC |
|
Videoinput/output Widerstand |
75Ω |
|
Videoinput/output Spannung |
Typisch: 1Vpp, minimales 0.5Vpp, maximales 1.5Vpp |
|
Videoübertragungsgeschwindigkeit |
Maximales 3.2Gb/s |
|
Differenzialer Gewinn (10%~90% APL) |
<1> |
|
Video-SDI-Standard |
270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
|
SMPTE425M3Gb/s Diagramm (3G-SDI) |
|
|
Serielle Schnittstelle SMPTE424M 3Gb/s (3G-SDI) |
|
|
Videoeingang |
Kanal 8 mit Schleife heraus auf TX |
|
Videoausgang |
Kanal 8 mit Schleife heraus auf RX |
|
Ethernet |
|
|
Standards |
IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3bz 2.5G/5GBASE-T IEEE 802.3an 10GBASE-T Ethernet IEEE 802.3ae 10Gbps Vollduplex-Steuerung des Datenflusses IEEE 802.3x |
|
Schnittstelle |
1 x 10G/5G/2.5G/1G/100BASE-T RJ45 |
|
Arbeitsmodus |
Selbst-Verhandlung standardmäßig |
|
LED-Indikator |
|
|
PWR |
Stromversorgung |
|
SDI 1~8 |
Signal 3G-SDI |
|
TAT |
Signal des Ethernet-RJ45 |
|
VERBINDUNG |
Verbindungs-Status |

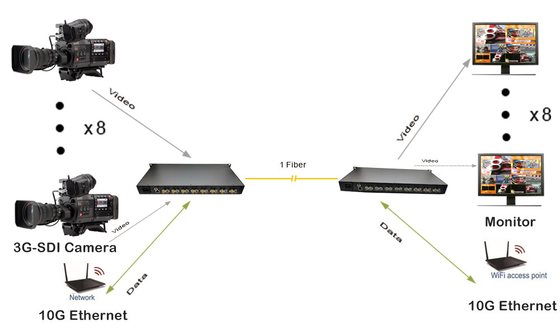

8 Faser-Ergänzung der Kanal-3G SDI über Ethernet-Überblick
Der uncompressed digitale optische Transceiver 3G-SDI der 8-Kanal- wird aus 8-Kanal- 3G-SDI und 1 Netzhafen des Kanals 10G verfasst und hochauflösende SDI-Signale durch einkernige Monomode--Glasfasern überträgt. Optisches Transceivergetriebe hat die Vorteile des langen Getriebeabstandes (1-80km), des breiten Frequenzbandes, starke Entstörungsleistung, hohe Sicherheitsleistung, klein und Leichtgewichtler und macht sie passend für Langstrecken- und spezielles Umweltgetriebe.
8-Channels 3G-SDI Faser-Konverter mit Einrichtungs-Informationen des Ethernet-10G
|
Modell |
Beschreibung |
|
LNK-3G8V10GE
|
Faser-Konverter 8Ch 3G-SDI mit Ethernet 10G und Schleife heraus, SMF,
Lc-Faser-Verbindungsstück 20KM, einschließlich den Übermittler und Empfänger, benutzt durch Paare
|
