Produktdetails:
Zahlung und Versand AGB:
|
| Eingangsleistung: | DC5V 3A | Stromverbrauch: | 15 W |
|---|---|---|---|
| Wellenlänge: | 1310nm / 1550nm / CWDM | Betriebstemperatur: | -10°C zu +75°C |
| Abmessungen (WxDxH): | 172mm*167mm*45mm (LxWxH) | Gewicht: | 4 kg |
| Hervorheben: | Ethernet-Fiber-Multiplexer,3G/HD/SD-SDI-Faser-Multiplexer,Audiofaser-Multiplexer |
||

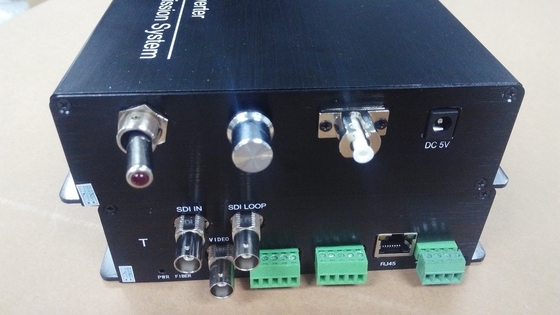

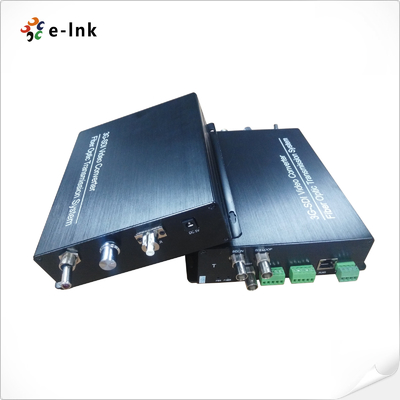

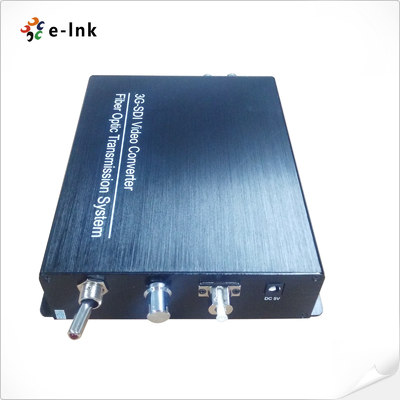

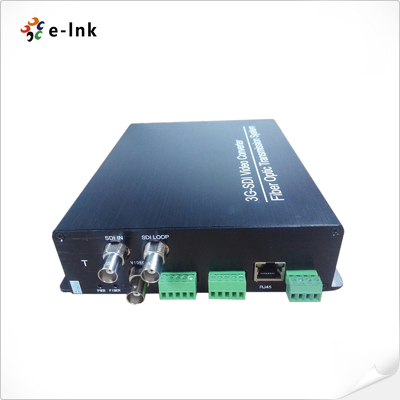

3G/HD/SD- SDI, RS422, Audio, Ethernet, Tally, Intercom und Rückkehr Video über Fiber Multiplexer
SDI-Faser-ErweiterungrVorteile
Unterstützt SMPTE 3G, HD und SD-SDI Datenraten
¢ Alle pathologischen Muster zu behandeln
- automatische Kabelgleichung zur Sicherstellung der Signalintegrität
Mit Fernbedienung & Tally & Audio ((Intercom) & Rückkehr Video
10/100 Ethernet
- automatische Kabelgleichung zur Sicherstellung der Signalintegrität
️ Automatische Neuauflösung 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Unterstützung von Signaltyp: 270 Mbit/s bis 3 Gbit/s nach SMPTE 424M, SMPTE 292M und SMPTE 259M, DVB-ASI
- Direkt kompatibel mit 3G/HD/SD-SDI-Kamerasystemen und unterstützt die Datenprotokolle RS-232, RS-422 und RS-485
10+Km auf Einzelmodusfaser oder 300m auf Mehrmodusfaser
SDI-Faserverlängerer Technische Indizes
| Allgemeine Angaben | |
| Arbeitszeit | -10°C bis +75°C |
| Lagertemperatur | -40°C bis 85°C |
| Luftfeuchtigkeit | 0 ~ 95% (nicht kondensierend) |
| Eingangsleistung | DC5V 3A |
| Ausgangsleistung | -6 ~ -1 dBm |
| Rx-Empfindlichkeit | < 18 dBm |
| Übertragungsdistanz | SM-Faser 10+km, MM-Faser 300m |
| Optischer Stecker | Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (optional) |
| SDI-Eingang/Ausgang | |
| Signalformat | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Datenquote | 270 Mbit/s - 1,48 Gbit/s - 3 Gbit/s |
| Kabelgleichung | Automatisches Kabel EQ (Bel den 1694A Kabel) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| SDI-Schnittstelle | BNC 75 Ohm |
| Interkom | |
| Kameraoptischer Adapter | |
| Schnittstelle | 4pin XLR (Männlich) / 5pin XLR (Fraulich) / 3,5mm Headset Jack |
| Mikrofon | Mikrofon-Eingänge mit Stumm- und Vorbeugungseinrichtung |
| Kopfhörer | mit einer Lautstärke von mehr oder weniger |
| Audio | Gleichgewichts- oder Ungleichgewichtslinie |
| Zählung | |
| Kameraoptischer Adapter | |
| Schnittstelle | 4-Pin-Luftkopf oder 3-Pin-Mini-XLR |
| Ausgabe | Trockener Kontakt oder nasser Kontakt +12V |
| An: Kurz oder +12V | |
| Ausgeschaltet: offen oder 0V | |
| Fernbedienung | |
| Schnittstelle | Terminalblock der Industriestandard |
| Daten | Die in Absatz 1 genannten Anforderungen gelten nicht für die Bereitstellung der erforderlichen Daten. |
| Ethernet | |
| Hafen | 10/100 Base-T, RJ-45 Steckverbinder |
| Arbeitsmodus | Full-Duplex/Half-Duplex |
| Datenrate | 10 M bps und 100 M bps Ethernet (Autoadaptiv) |
Industrie-Ethernet-MedienwandlerÜbersicht

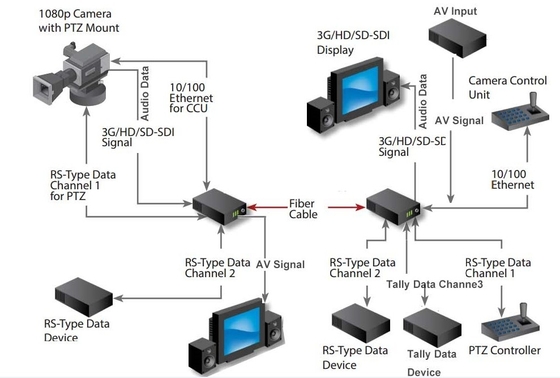

Die LN K-MIDI-Serie ermöglicht die Übertragung von 3G, HD oder SD-SDI gemäß SMPTE 424M-2006, 292 und 259 mit der Fähigkeit, 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally,Intercom & Return Video über einzelmodische oder mehrmodische GlasfaserDas System transportiert ein 3G/HD-SDI-Signal von der Kamera zur Basisstation und ein Rückkehrvideo (3G/HD-SDI).ZählungDas System überträgt alle für die 3G/HD-SDI-Produktion mit mehreren Kameras benötigten Signale auf ein SM/MM-Taktik- oder SMPTE-Hybridfaserkabel, um eine robuste,Problemefreie Anbindung an jedes Studio oder jede Fernproduktion.
