Produktdetails:
Zahlung und Versand AGB:
|
| Faser-Schnittstelle: | Simplex-LC | Übertragungsdistanz: | 550m-120Km (abhängig vom SFP-Transceiver) |
|---|---|---|---|
| Wellenlänge: | 1310 nm /1550 nm (abhängig vom SFP-Empfänger) | Versandgewicht: | 1.1KG/pair |
| Abmessungen (LxWxH): | 166*28*105MM | Betriebstemperatur: | -40°C ≈ +80°C |

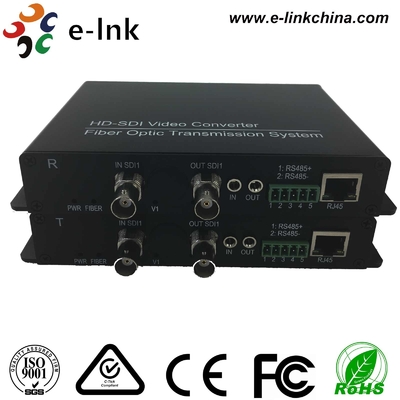

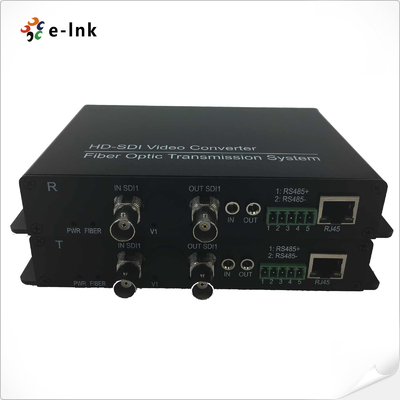

SD/HD/3G-SDI+Die in Absatz 1 genannten Anforderungen gelten nicht für die Bereitstellung der erforderlichen Daten.Daten + 10/100M Ethernet überGlasfaserwandler
SDI-Video-SFP-Modul Vorteile
Die Wellenlängen umfassen 1310nm, 1550nm und 16 andere CWDM-Wellenlängen.694.2);
- automatische Kabelgleichung für alle Geschwindigkeiten unter 3,2 Gb/s (Belden 1694A);
- LED-Statusanzeige zur Überwachung der Arbeitsbedingungen;
Unterstützung der Videoregeneration;
Unterstützung von SFP-Transceiver-Hotplug
Die höchste Arbeitsgeschwindigkeit beträgt 3,2 Gb/s.
Für die SMPTE 292M (2,9 Gb/s) -Uhrwiederherstellung.
Plug and play-Produkt, das es ermöglicht, digitale Videoberflächen der SD-SDI/HD-SDI/3G-SDI-Familie über eine einzige Faser zu senden.
Technischer Index
FasernOptische inVeröffentlichung:
| Glasfaserschnittstelle | simplex LC |
| Übertragungsdistanz | 550m-120Km (abhängig vom SFP-Transceiver) |
| Wellenlänge | 1310 nm /1550 nm (abhängig vom SFP-Empfänger) |
Video
| Video-Schnittstelle | BNC |
| Video-Eingangs-/Ausgangsimpedanz | 75Ω |
| Video-Eingangs-/Ausgangsspannung | Typisch: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Video Bits Rate | Maximal 3,2 Gb/s |
| Differenzgewinn (10%~90% APL) | < 1% |
Video-SDI-Standard | 270 Mbps (SD-SDI), 1,485 Gbps (M) (HD-SDI) |
Daten
| Physische Schnittstelle | Industrieübliche Schraubterminals |
| Datentyp | Die in Absatz 1 genannte Regelung gilt für alle Fahrzeuge, die mit einem Fahrzeug ausgestattet sind. |
| Frequenz/Rate-Unterstützung | 0 bis 400 Kbps |
Ethernet
| Hafen | 10/100 Base-T, RJ-45 Steckverbinder |
| Arbeitsmodus | Full-Duplex/Half-Duplex |
| Datenrate | 10 Mbps und 100 Mbps Ethernet (Autoadaptiv) |
Stromversorgung
| Stromadapter | AC 100-240V bis DC 5V 2A |
| Stromverbrauch | 3W |
| Abmessung Größe | 166*28*105MM |
| Beförderungsgewicht | 1.1 kg/Paar |
| (einschließlich externer Netzteile und Verpackungskasse) | |
Umwelt
| Betriebstemperatur | -40°C ≈ +80°C |
| Speichertemperatur | -40°C ≈ +85°C |
| Arbeitsfeuchtigkeit | 0~95% |
| MTBF | ≥100000 Stunden |
Industrie-Ethernet-MedienwandlerÜbersicht

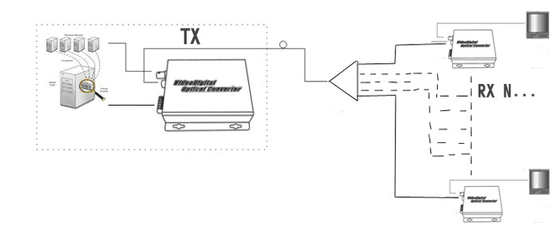

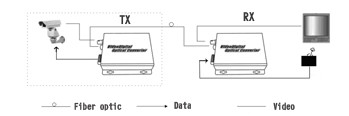

E-Link®s SDI SD / HD / 3G-Video-Digitaloptikumwandler verwendet eine international fortschrittliche, volldigitale Gigabit-Optische Faserübertragungstechnologie.Diese Normen werden für die Übertragung von unkomprimierten, unverschlüsselte digitale Videosignale (optional mit eingebettetem Audio- und/oder Zeitcode) in Fernsehgeräten; sie können auch für paketierte Daten verwendet werden.Und jetzt mit LNK-HD-SDI Glasfasergeräten können Sie diese Signale über große Entfernungen über Glasfaserkabel liefern. HD SDI-Videosignal kann über 1 einzelne Faser mit nicht verzerrter, hochwertiger Fernübertragung übertragen werden.klare Bildqualität, und hohe Stabilität mit LED-Statusanzeige auf dem Körper des Geräts. Der Arbeitsstatus der Geräte kann visuell beobachtet werden.Arbeitsstatus und andere umgekehrte nützliche Signalinformationen können durch RS485-Daten gesteuert werdenDies macht unsere Geräte flexibler, wenn unterschiedliche Kundenanfragen auftreten.Schulnetzwerke, Industrieüberwachung (Elektrizität, Chemie, Stahl, Öl, Eisenbahn usw.), Militärüberwachung (Lager, Grenzschutz, Wachen usw.), Fernsehprogrammübertragungssystem, Stadion (Für LIVE HD Video,Audioübertragung).
