Produktdetails:
Zahlung und Versand AGB:
|
| Faser-Schnittstelle: | Simplex FC | Übertragungsdistanz: | 550m-20Km |
|---|---|---|---|
| Wellenlänge: | 1310 nm/1550 nm | Stromverbrauch: | <5w> |
| Abmessungen (LxWxH): | 120 x 105 x 28 Millimeter | Betriebstemperatur: | -20℃~+70℃ |

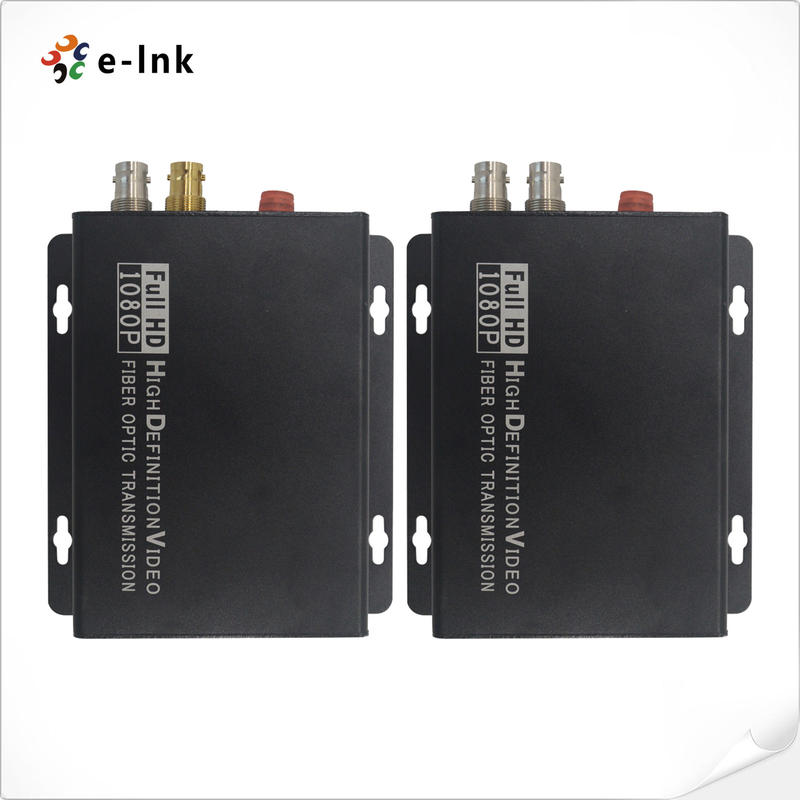

3G/HD-SDI-Faserkonverter
SDI-Video-SFP-Modul Vorteile
Jeder Kanal enthält 8-Kanal-Audio eingebettet
- automatische Kabelgleichung zur Sicherstellung der Signalintegrität
¢ Automatisches Verriegeln 270 Mbit/s - 1,48 Gbit/s - 3 Gbit/s
- Direkt kompatibel mit HD-SDI-Kamerasystemen
- Langstreckenübertragungsfähigkeit mindestens 10 km bis 80 km
¢ Volldigitale Übertragung ohne Komprimierung auf Sendeebene;
- superoptischer dynamischer Bereich und ohne Einstellung;
WDM/CWDM/DWDM-Technik mit Glasfaser;
¢ 1000M Glasfaserübertragung, leicht zu aktualisieren;
SDI-Video-SFP-Modul Technische Indizes
| Video | |
| Video-Schnittstelle | BNC |
| Video-Eingangs-/Ausgangsimpedanz | 75Ω |
| Video-Eingangs-/Ausgangsspannung | Typisch: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Video Bits Rate | Maximal 3,2 Gb/s |
| Differenzgewinn (10%~90% APL) | < 1% |
| Video-SDI-Standard | 270 Mbps (SD-SDI), 1,485 Gbps (M) (HD-SDI) |
| SMPTE425M3Gb/s Kartierung | |
| SMPTE424M 3Gb/s serielle Schnittstelle | |
| Daten | |
| Physische Schnittstelle | Industrieübliche Schraubterminals |
| Datentyp | RS422/RS485 Rückwärtsrichtung |
| Frequenz/Rate-Unterstützung | Max. 115200bps für RS422 |
| Berücksichtigung | < 109 |
| Elektrotechnik | |

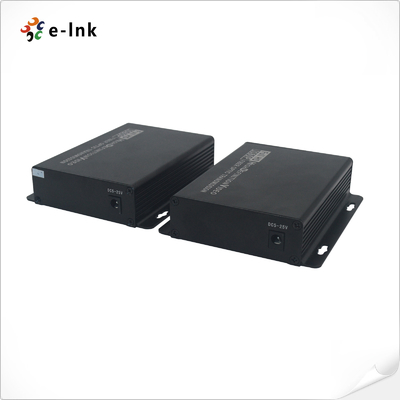

| Stromadapter | Gleichspannung 5 ~ 25 V |
| Stromverbrauch | < 5 W |
| LED-Anzeiger | |
| P/S | Stromversorgung |
| DAT | Daten |
| Mechanische | |

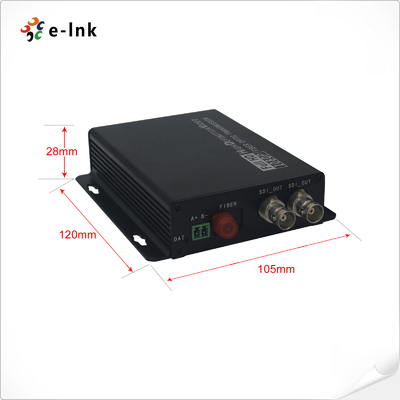

| Abmessungen (LxWxH) | 120 x 105 x 28 mm |
| Gewicht | 0.43 kg/Paar |
| Gehäuse | Aluminiumgehäuse |
| Montageoptionen | mit einer Breite von nicht mehr als 20 mm |
Industrie-Ethernet-MedienwandlerÜbersicht

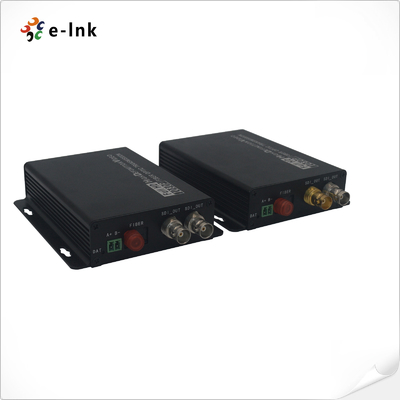

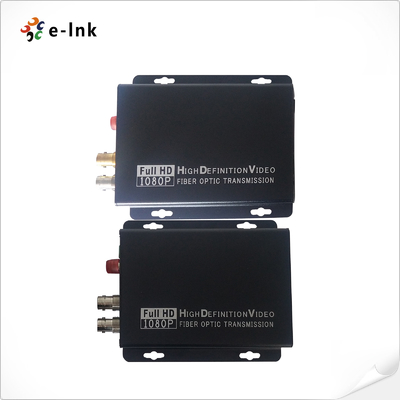

LNK-HD-110 & LNK-3G-110 Serie 3G/HD-SDI Fiber Converter unterstützt 1-Kanal 3G/HD-SDI Video (audio eingebettet) & umgekehrtes RS422/485 Datensignal über Glasfaserkabel,und überwacht das Signal lokal über einen 3G/HD-SDI-SchleifenE-Link 3G/HD-SDI Video über Faserkonverter umfasst einen Sender und einen Empfänger für 1080P 3G/HD-SDI-Signal.
Bestellinformationen
| Modell | Beschreibung |
| LNK-HD-110-20 | HD-SDI-zu-Faser-Konvertermit RS422-Umkehrdaten und Loop-out, SMF, FC Fiber Connector 20KM, einschließlich Sender und Empfänger, verwendet in Paaren |
| LNK-3G-110-20 | 3G-SDI-zu-Faser-Konverter mit RS422-Reverse-Daten- und Loop-Out, SMF, FC-Fiber-Anschluss 20 km, einschließlich Sender und Empfänger, der von Paaren verwendet wird |
