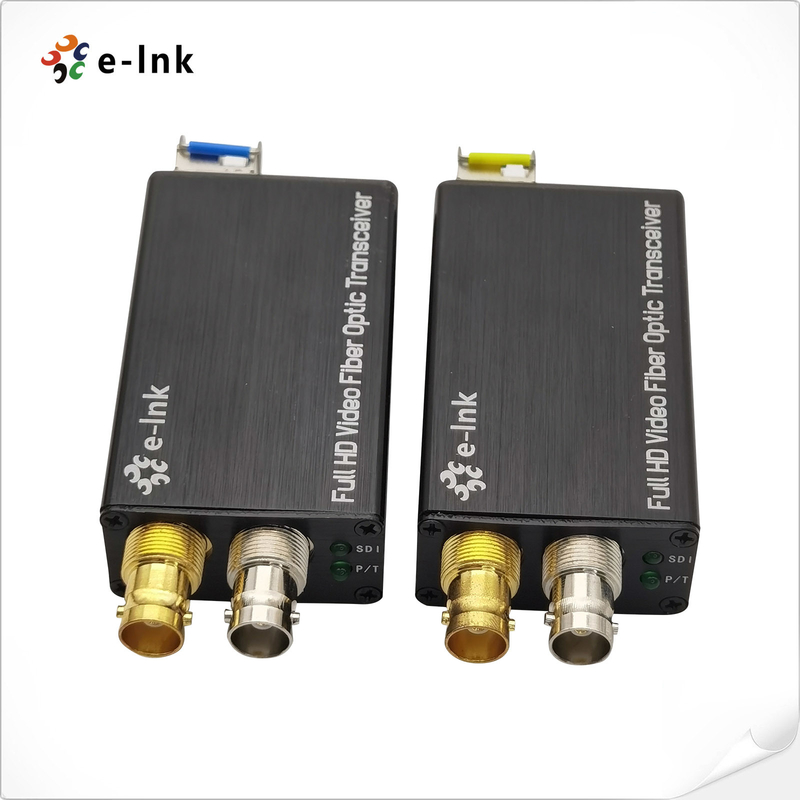

Mini Bi-direktionaler HD/3G-SDI-zu-Glasfaser-Konverter
Mini Bi-direktionaler HD/3G-SDI-Glasfaser-Konverter Übersicht
DerMini-Typ 3G/HD-SDI-Glasfaser-Konverterist für die professionelle Videoübertragung konzipiert und unterstützt
1-Kanal bi-direktionales 3G/HD-SDI-Video (mit eingebettetem Audio) über ein einziges Glasfaserkabel.
Diese Lösung umfasst ein Sender- und Empfängerpaar, dasEchtzeit-, verlustfreie,
unkomprimierte digitale Videos in Broadcast-Qualität ermöglicht. Es unterstützt alle pathologischen Muster vollständig und
gewährleistet eine stabile und zuverlässige Signalübertragung für1080P 3G/HD-SDI-Signale. Ideal fürSicherheitsüberwachung,
Videokonferenzen, Live-Übertragungen und Event-Produktionsanwendungen.
Mini Bi-direktionaler HD/3G-SDI-Glasfaser-Konverter Eigenschaften
► Jeder Kanal enthält4-Kanal Audio eingebettet;
► Automatischer Kabelausgleich, verwendet für alle Raten unter 3,2 Gbit/s (Belden 1694A);
► Automatische Rekonvertierung 270 Mbit/s - 1,48 Gbit/s - 3 Gbit/s
► Direkt kompatibel mitHD-SDI-Kamerasystemen
► Lange Übertragungsfähigkeitbis zu 80 km
► Hot-Swap und Hot-Plug;
► Handhabung aller pathologischen Muster, vollständig digitale, unkomprimierte Übertragung auf Broadcast-Niveau;
► LED-Statusanzeige zur Überwachung der Arbeitsbedingungen;
► Superoptischer Dynamikbereich und ohne Anpassung;
► Industrieller Ultra-Breit-Temperaturbereich (-20℃~+70℃), anpassungsfähig an verschiedene Umgebungen;
Mini Bi-direktionaler HD/3G-SDI-Glasfaser-Konverter Technische Indizes
| Glasfaser-Schnittstelle |
| Glasfaser-Schnittstelle |
Simplex LC |
| Übertragungsdistanz |
0-20 km (andere Distanz verfügbar) |
| Wellenlänge |
1310 nm/1550 nm |
| Video |
| Video-Schnittstelle |
BNC |
| Video-Eingangs-/Ausgangsimpedanz |
75Ω |
| Video-Eingangs-/Ausgangsspannung |
Typisch: 1 Vpp, Min. 0,5 Vpp, Max. 1,5 Vpp |
| Video-Bitrate |
Max. 3,2 Gbit/s |
| Differenzielle Verstärkung (10 % ～ 90 % APL) |
<1% |
| SDI-Formatunterstützung |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Video-SDI-Standard |
270 Mbit/s (SD-SDI), 1,485 Gbit/s/M (HD-SDI) |
| SMPTE425M 3 Gbit/s Mapping (3G-SDI) |
| SMPTE424M 3 Gbit/s serielle Schnittstelle (3G-SDI) |
| Elektrisch |
| Netzteil |
DC 5~12V |
| Stromverbrauch |
<5W |
| LED-Anzeige |
| SDI |
SDI-Video |
| P/T |
Stromversorgung |
| Mechanisch |
| Abmessungen (LxBxH) |
80 x 40 x 20 mm |
| Gewicht |
0,8 kg/Paar |
| Gehäuse |
Aluminiumgehäuse |
| Montageoptionen |
Desktop |
| Umgebung |
| Betriebstemperatur |
-20℃～+70℃ |
| Lagertemperatur |
-40℃～+80℃ |
| Betriebsfeuchtigkeit |
0~95% |
| MTBF |
≥100000 Stunden |
Mini Bi-direktionaler HD/3G-SDI-Glasfaser-Konverter Bestellinformationen
| Modell |
Beschreibung |
| LN K-MHD-BIMM |
Mini-Typ Bi-direktionaler HD-SDI-zu-Glasfaser-Konverter, MMF, LC-Glasfaseranschluss 500 Meter, einschließlich Sender und Empfänger, paarweise verwendet |
| LNK-MHD-BI20 |
Mini-Typ Bi-direktionaler HD-SDI-zu-Glasfaser-Konverter, SMF, LC-Glasfaseranschluss 20 km, einschließlich Sender und Empfänger, paarweise verwendet |
| LNK-MHD-BI40 |
Mini-Typ Bi-direktionaler HD-SDI-zu-Glasfaser-Konverter, SMF, LC-Glasfaseranschluss 40 km, einschließlich Sender und Empfänger, paarweise verwendet |
Mini Bi-direktionaler HD/3G-SDI-Glasfaser-Konverter Anwendung
Mini Bi-direktionaler HD/3G-SDI-Glasfaser-KonverterPanel & Schnittstelle
Kundendienst- und Garantiebedingungen
Es besteht aus Online-Kundenservice und Telefon-Kundenservice, bietet
Produktberatung, technischen Fernsupport, Wartungs- und Abnahmedienste.
Service-Richtlinie: Dreimonatiger Ersatz und dreijährige Garantie.
Ersatz: Innerhalb von drei Monaten nach dem Kauf einer Produktreihe, nach der Prüfung des Produktausfalls
durch Techniker und durch nicht-natürliche Katastrophen verursachte Schäden, kann der Käufer direkt
zur Verkaufsstelle gehen, um die gleiche Art von Produkten zu ersetzen. Oder ein Produkt mit vergleichbarer Leistung.
Wenn bei der Produktprüfung keine Probleme auftreten, wird das Originalmuster zurückgegeben.
Garantie: Durch nicht-natürliche Katastrophen verursachte Schäden, beträgt die kostenlose Garantiezeit unseres Unternehmens 1 Jahr.
