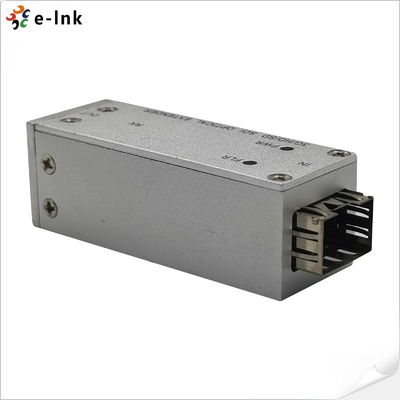

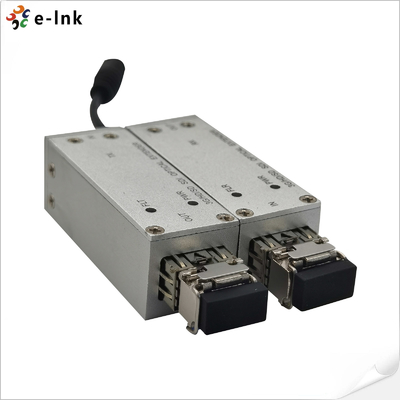

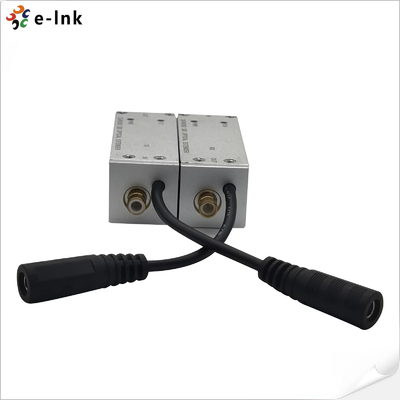

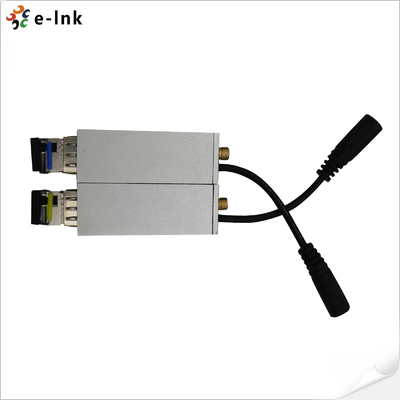

SMB 3G/HD/SD-SDI Optischer Mikro-Extender
SDI Mikro Extender Glasfaser Übersicht
Dieser 3G-SDI/HD-SDI/SD-SDI Miniatur-Glasfaser-Extender überträgt ein 3G-SDI, HD-SDI, SD-SDI,
oder DVB-ASI High-Definition-Digitalsignal über Singlemode- oder Multimode-Glasfaser. Konform mit
SMPTE 424M, SMPTE 259M, SMPTE 297M, SMPTE 310M und SMPTE 305M (SDTI) Standards,
er verwendet fortschrittliche digitale Glasfaser-Übertragungstechnologie und erfordert keine Anpassungen, was ihn einfach macht
zu installieren und zu bedienen. Stromversorgung über ein energiesparendes 5V-Netzteil und kompakt in der Größe, ideal für Rundfunk,
Videoproduktion und Multimedia-Übertragungsanwendungen.
SDI Mikro Extender Glasfaser Eigenschaften
► 3G-SDI/HD-SDI/SD-SDI Signal Auto-Erkennung, keine manuelle Auswahl erforderlich
► Übertragungsdistanz bis zu 120 km
► CWDM-Technologie, um bis zu 16(18) Kanäle über eine Faser zu übertragen
► Konform mit SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M,
SMPTE344N
► Konform mit DVB-ASI(EN50083-9)

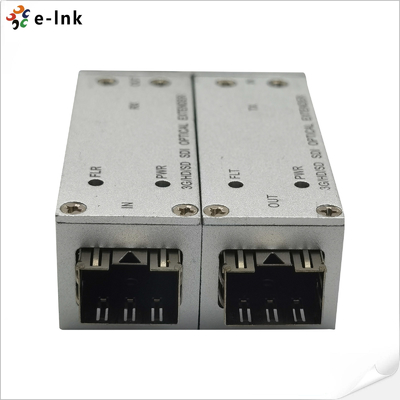

► Praktische Anzeige des LED-Status. Glasfaser-Link-Indikator, Stromversorgung.
► PCB-Platine ist umweltfreundlich (bleifrei)
► PCB-Platine mit mehrschichtigem Design, um eine stabile und zuverlässige Signalübertragung zu gewährleisten
SDI Mikro Extender Glasfaser Abmessungen & Größe
SDI Mikro Extender Glasfaser Technische Indizes
| SDI Eingang |
| Videostandard |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| Signalstandard |
SD-SDI(270Mbit/s), HD-SDI(1,485 Gbit/s), 3G-SDI(2,97 Gbit/s) |
| Auflösung |
10 Bit |
| Signalpegel |
<380mVp-p |
| Impedanz |
75Ω |
| Anschluss |
SMB |
| SDI-Ausgang |
| Signalpegel |
800mVp-p±10% |
| Anstiegs-/Abfallzeit |
<0,8 ns |
| HD-SDI Jitter |
<0,2UI(134ps)@100kHz, <1,0UI(673ps)@10Hz |
| SDI Jitter |
<0,2UI(740ps)@10Hz, 0,2UI(740ps)@1kHz |
| Impedanz |
75Ω |
| Anschluss |
SMB |
| Optische Schnittstelle |
| SFP |
Simplex LC, 3,125 Gbit/s. ≤120 km Übertragungsdistanz |
| Standard SM Wellenlänge |
1310 nm, 1550 nm |
| CWDM Wellenlänge |
1270~1610 nm, 20 nm Raster gemäß ITU-T |
| Temperaturbereich |
0~70˚C |
| Elektrisch |
| Stromversorgung |
5VDC, 1A |
| Verbrauch |
<5W |
| LED-Anzeige |
| FLT |
Glasfaser-Link-Status (Sender) |
| FLR |
Glasfaser-Link-Status (Empfänger) |
| PWR |
Stromversorgungsstatus |
| Mechanisch |
| Abmessungen (LxBxH) |
58 x 21 x 20 mm |
| Gewicht |
100 g/Paar |
| Gehäuse |
Aluminiumgehäuse |
| Montageoptionen |
Desktop |
| Umgebung |
| Betriebstemperatur |
-20℃～+70℃ |
| Lagertemperatur |
-40℃～+80℃ |
| Betriebsfeuchtigkeit |
0~95% |
| MTBF |
≥100000 Stunden |
SDI Mikro Extender Glasfaser Bestellinformationen
| Modell |
Beschreibung |
| LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI Optischer Mikro-Extender, 1310/1550 nm, Simplex LC, Singlemode, 20 km inklusive Sender und Empfänger, paarweise verwendet |
SDI Mikro Extender Glasfaser Anwendung
