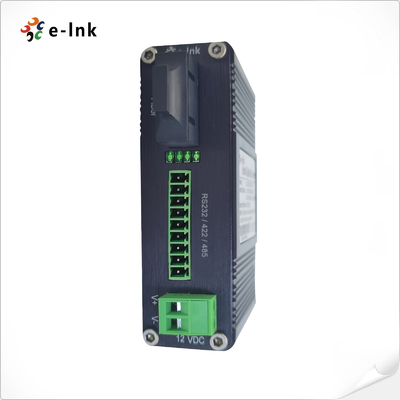

Industrieller serieller Glasfasermodem RS232/RS485/RS422
Übersicht
Die LNK-IRS93-Serie ist ein industrietauglicher Glasfaserkonverter, der nahtlos
RS232-, RS485- oder RS422-Signale in Glasfaserverbindungen umwandelt. Diese Umwandlung erweitert
die Signalreichweite auf bis zu 2 km bei Multimode-Fasern und 80 km bei Singlemode-Fasern. Durch die Verwendung
der Glasfaserkommunikation eliminiert der Konverter effektiv Probleme wie
elektromagnetische Störungen, Erdschleifenprobleme und Blitzschäden. Diese
Verbesserung erhöht die Zuverlässigkeit, Sicherheit und Vertraulichkeit der Daten
übertragung erheblich. Er ist ideal für eine Vielzahl von Anwendungen, einschließlich Industrie- und Prozess
Steuerung, Bühnenbeleuchtungssteuerung und Verkehrsmanagement-Systeme.
Merkmale
Einfache Plug-and-Play-Funktionalität mit Hot-Swap-Unterstützung
Erweitert bidirektionale RS-232/RS-485/RS-422-Signale auf bis zu 2 km bei Multimode-Fasern (MMF)
und 80 km bei Singlemode-Fasern (SMF)
Entspricht den EIA/TIA-Standards für RS-232/485/422 und unterstützt Datenraten von bis zu 2 Mbit/s
Völlig transparente serielle Daten, mit automatischer Baudratenerkennung – keine manuelle Konfiguration
erforderlich
Ideal für Hochgeschwindigkeits-Seriendatenübertragung, einschließlich DMX512-Kommunikation in der Bühne
Beleuchtungssteuerung
Unterstützt sowohl DIN-Schienen- als auch Wandmontage
Eingebauter Überspannungs- und statischer Schutz für erhöhte Haltbarkeit
Diagnose-LEDs zur Echtzeit-Statusüberwachung
Entwickelt für raue Umgebungen, mit einem Betriebstemperaturbereich von -40 °C bis 75 °C
(-40 °F bis 176 °F)
Technische Indizes
|
Modell
|
LNK-IRS93 Serie
|
|
Faseranschluss
|
SC-Standard, ST/FC/LC optional
|
|
Faserentfernung
|
50/125um MMF: 2 km, 62,5/125um MMF: 5 km, 9/125 SMF: 20/40/60/80 km
|
|
Serielle Schnittstelle
|
Industrieller Anschluss
|
|
Signalanschlüsse
|
1Ch RS232 - 1Mbit/s
1Ch R485 - 1Mbit/s
2Ch RS485H - 2Mbit/s
2Ch RS485H können zu 1Ch High Speed RS422 gruppiert werden
|
|
 Standard
|
EIA /TIA RS232/485/422
|
|
Serielle Entfernung
|
RS232: 15 Meter, RS485/422: 1000 Meter
|
|
Rate
|
Max. 2 Mbit/s
|
|
RS-232
|
TXD, RXD, GND - Bidirektional
|
|
RS-485
|
D+, D-, GND - Bidirektional
|
|
Stromversorgung
|
DC12~48V
|
|
Leistungsaufnahme
|
<5W
|
|
Statischer Schutz
|
15 kV elektrostatische Entladung (ESD)-Schutz
|
|
Überspannungsschutz
|
1500 W/Sek. Überspannungsschutz
|
|
Betriebstemperatur
|
-25 °C bis +75 °C
|
|
Lagertemperatur
|
-40 °C bis +85 °C
|
|
Lagerfeuchtigkeit
|
5 % ~ 90 % nicht kondensierend
|
|
Abmessungen
|
95(L)*70(B)*29(H) mm
|
|
Gewicht
|
0,25 kg/Stk.
|
Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-IRS93-SFP
|
Industriell Seriell RS232/RS485/RS422 mit SFP-Anschluss
|
|
LNK-IRS93-SCMM
|
Industriell Seriell RS232/RS485/RS422, SC MM 850nm, 550m
|
|
LNK-IRS93-SC20
|
Industriell Seriell RS232/RS485/RS422, SC SM 1310nm, 20km
|
|
Montageoptionen
|
► Standard-DIN-Schienenhalterung installiert, Wandhalterung ist im Lieferumfang enthalten.
|
|
Stromversorgungsoptionen
|
► Netzteil ist separat zu erwerben
|

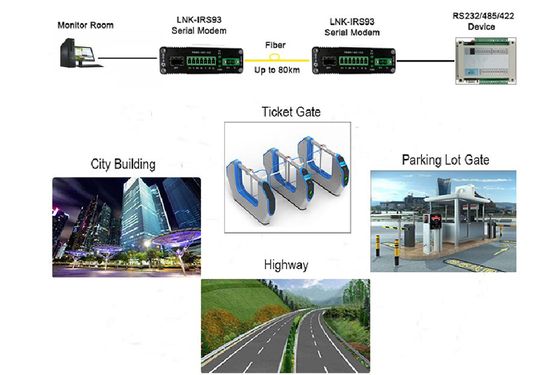

Anwendung
