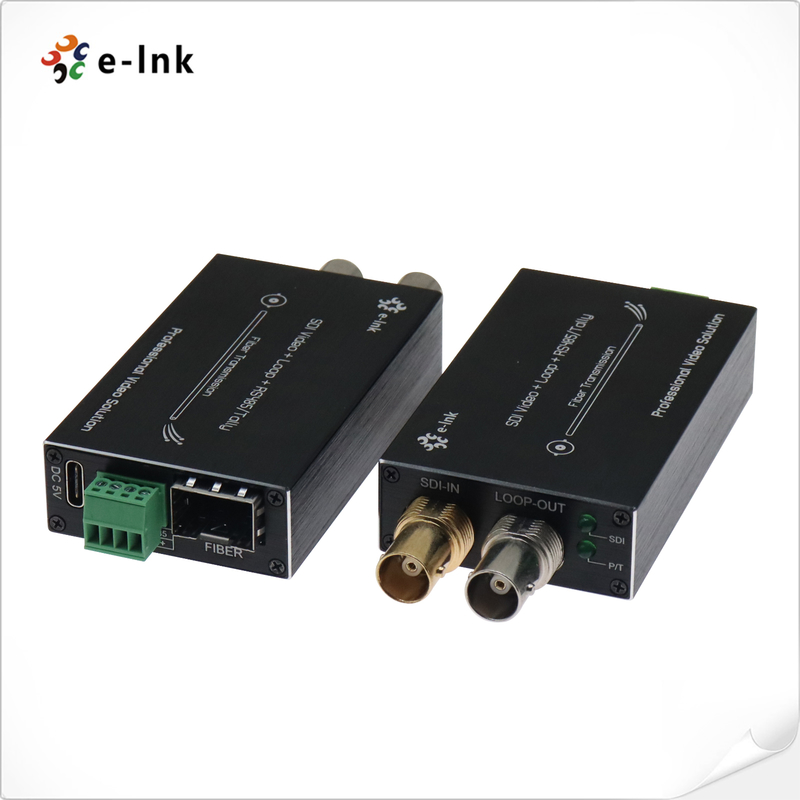

E-Link Mini HD-SDI-Faserkonverter mit Tally & RS485 Loop Out
Übersicht
Der LNK-MHD-1V-Serie-Mini-Typ HD-SDI-to-Fiber Converter von E-link ist ein kompakter und
für die Übertragung unkomprimierter HD-SDI-Videos (mit
Tally-Signale und umgekehrte RS485-Daten über eine einzige Glasfaser.
Mit einer Videoauflösung von bis zu 1080i und einer Datenrate von bis zu 1,485 Gbps unterstützt dieser Wandler
Funktionen automatische Kabelgleichung, Loop-Out-Überwachung und robuste Leistung über
Die Anwendungsbereiche sind in der Regel in den folgenden Kategorien aufgeführt:
Es bietet eine große Temperaturverträglichkeit (von -20°C bis +70°C), LED-Statusanzeigen,
Einrichtung, die warm austauschbar ist, und Kompatibilität mit SDI-Kamerasystemen.
Live-Events und Studioanwendungen, die eine zuverlässige Echtzeit-Videoübertragung über Glasfaser erfordern.
Eigenschaften
Mini-HD-SDI-zu-Faser-Konverter mit Tally & RS485
Unterstützt 720p, 1080i, PAL/NTSC-Formate
Loop-out für die lokale SDI-Überwachung
Übertragung bis zu 20 km über LC-Faser
Stabiles Signal mit automatischer Ausgleichs- und Rückschaltfunktion
Weiter Temperaturbereich: -20°C bis +70°C
Plug & play, kompaktes Aluminiumgehäuse
Technische Indizes
|
Glasfaser-Schnittstelle
|
|
Glasfaserschnittstelle
|
SImplex LC
|
|
Übertragungsdistanz
|
550 m bis 20 km
|
|
Wellenlänge
|
1310 nm/1550 nm
|
|
Video
|
|
Video-Schnittstelle
|
BNC
|
|
Video Eingangs-/Ausgangsimpedanz
|
75Ω
|
|
Video-Eingangs-/Ausgangsspannung
|
Typisch:1 Vpp, Min 0,5 Vpp, max 1,5 Vpp
|
|
Video Bits Rate
|
Maximal 1,48 Gb/s
|
|
Differenzgewinn (10%)- Ich weiß.(90%)
|
< 1%
|
|
Unterstützung des SDI-Formats
|
625/25 PAL
|
|
525/29.97 NTSC 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
Video-SDI-Standard
|
270 Mbps (SD-SDI)
|
|
1.485Gbps (HD-SDI)
|
|
Daten
|
|
Physische Schnittstelle
|
Industrieübliche Schraubterminals
|
|
Datentyp
|
Zählung& Rückwärts RS485
|
|
Frequenz/Rate-Unterstützung
|
Max. 115200bps für RS422
Max. 57600bps für RS485
|
|
Berücksichtigung
|
< 109
|
|
Elektrotechnik
|
|
Stromadapter
|
Gleichspannung 5V
|
|
Stromverbrauch
|
<5W
|
|
LED-Anzeiger
|
|
SDI
|
SDI-Video
|
|
Z/T
|
Stromversorgung
|
|
Mechanische
|
|
Abmessungen (LxWxH)
|
73 x 44 x17 mm (TX)
73 x 44 x17 mm (RX)
185 x132 x100 mm (Verpackung)
|
|
WAcht
|
75 g (TX)
75 g (RX)
450 g (Verpackung)
|
|
Gehäuse
|
Aluminiumgehäuse
|
|
Montageoptionen
|
Schreibtisch
|
|
Umwelt
|
|
Betriebstemperatur
|
-20°C+70°C
|
|
Speichertemperatur
|
- 40°C+80°C
|
|
Arbeitsfeuchtigkeit
|
0~95%
|
|
MTBF
|
≥100000 Stunden
|
Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-MHD1V-MM
|
Mini-TypHD-SDIzu Fiber Converter mitZählung&Umgekehrter RS485 und aus der Schleife,Geldmarktfonds, LC-Faser-Anschluss500 Meter, einschließlich Sender und Empfänger, in Paaren verwendet
|
|
LNK-MHD-1V-20
|
Mini-TypHD-SDI zu Fiber Converter mitZählung&Umgekehrter RS485 und aus der Schleife,SMF, LC-Faser-Anschluss20 km, einschließlich Sender und Empfänger, in Paaren verwendet
|
|
LNK-MHD-1V-40
|
Mini-TypHD-SDI zu Fiber Converter mitZählung&Umgekehrter RS485 und aus der Schleife,SMF, LC-Faser-Anschluss40 km, einschließlich Sender und Empfänger, in Paaren verwendet
|

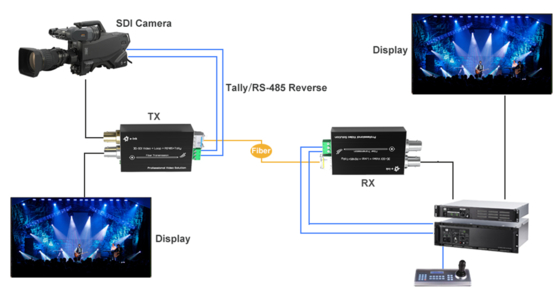

Anwendung
Schnittstelle&LED
