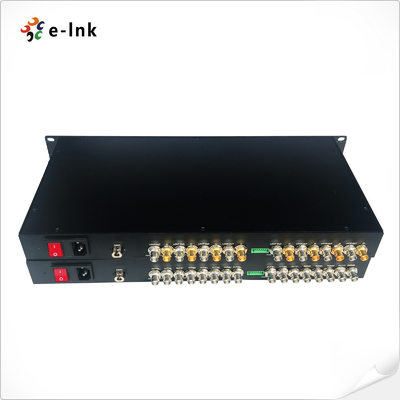

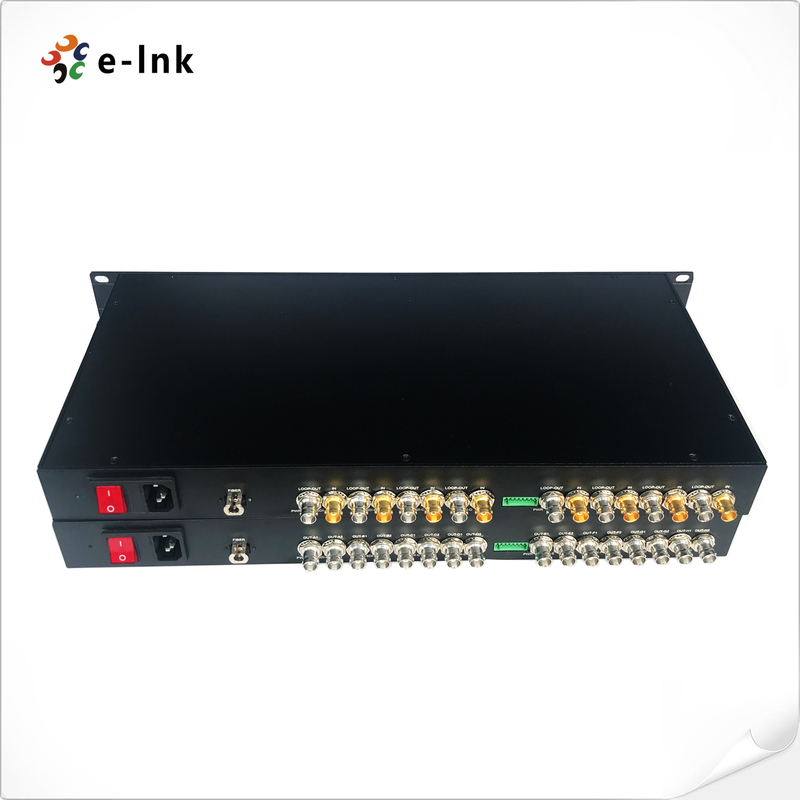

1U Rack-montierbar 8-Kanal SD/HD/3G-SDI über Single Fiber CWDM unkomprimierter Extender
8 Kanäle SD/HD/3G-SDI Übersicht über Faserverlängerer
DieLNK-SDI-8VDie Serie stellt einen professionellen8 Kanäle SD/HD/3G-SDIVideo
Glasfaserübertragungssystem, das die Bereitstellung von Video in Sendequalität erleichtert
Diese Komplettlösung besteht aus einem Sender, der über eine einzelne Glasfaser
und ein Empfänger, der die Fähigkeit hat,1080p 3G-SDI-Signale, begleitet
durch CD-Qualität eingebetteten Audio undZwei-Richtungs-RS-485Datenübertragung.
8 Kanäle SD/HD/3G-SDI FaserverlängererEigenschaften
- Ich weiß.Effiziente Faserübertragung:
Überträgt mehrere Kanäle von Video und einen Kanal von RS-485 Daten gleichzeitig über eine einzige Faser.
- Ich weiß.Hochgeschwindigkeits-SDI-Unterstützung:
Kompatibel mit SD-, HD- und 3G-SDI-Standards und unterstützt Datenraten von bis zu 3 Gbps pro Kanal.
- Ich weiß.Lokale Überwachungskapazität:
Mit integrierter SDI-Schleife für eine komfortable lokale Videoüberwachung.
- Ich weiß.Ausstellungen über Weite Strecke:
Unterstützt Übertragungsstrecken von bis zu 20 km mit Single-Mode-Faser.
- Ich weiß.Qualität der Sendung:
Er liefert eine unberührte Videoqualität mit null Latenzzeit für professionelle Broadcast-Anwendungen.
- Ich weiß.Professionelles Rackdesign:
1U Rackmontierbares Chassis für hohe Dichteanlagen in professionellen Umgebungen.
- Ich weiß.Vielseitige Anwendung:
Ideal für Rundfunkstudios, Live-Event-Produktion, Sportstätten und Überwachungssysteme, die eine zuverlässige, hochdichte SDI-Videoübertragung erfordern.
8 Kanäle SD/HD/3G-SDI Technische Indizes für Faserverlängerer
|
Glasfaser-Schnittstelle
|
|
Glasfaserschnittstelle
|
SImplex LC
|
|
Übertragungsdistanz
|
550 m bis 20 km
|
|
Wellenlänge
|
1310 nm/1550 nm
|
|
Video
|
|
Video-Schnittstelle
|
BNC
|
|
Video Eingangs-/Ausgangsimpedanz
|
75Ω
|
|
Video-Eingangs-/Ausgangsspannung
|
Typisch:1 Vpp, Min 0,5 Vpp, max 1,5 Vpp
|
|
Video Bits Rate
|
Maximal 3,2 Gb/s
|
|
Differenzgewinn (10%)- Ich weiß.(90%)
|
< 1%
|
|
Unterstützung des SDI-Formats
|
625/25 PAL
|
|
525/29.97 NTSC 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
1080P 23.98/24/30/50/60
|
|
Video-SDI-Standard
|
270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI)
|
|
SMPTE425M3Gb/s Kartierung
|
|
SMPTE424M 3Gb/s serielle Schnittstelle
|
|
Daten
|
|
Physische Schnittstelle
|
Industrieübliche Schraubterminals
|
|
Datentyp
|
Rückwärts RS485
|
|
Frequenz/Rate-Unterstützung
|
Max. 57600bps für RS485
|
|
Berücksichtigung
|
< 109
|
|
Elektrotechnik
|
|
Stromadapter
|
AC 110~ 220 V
|
|
Stromverbrauch
|
< 15W
|
|
LED-Anzeiger
|
|
SDI A/B/C/D/E/F/G/H
|
SDI-Video
|
|
PWR
|
Stromversorgung
|
|
Mechanische
|
|
Abmessungen (LxWxH)
|
19 Zoll 1U (483 x 220 x 44,45 mm)
|
|
WAcht
|
7 kg/Paar
|
|
Gehäuse
|
Aluminiumgehäuse
|
|
Montageoptionen
|
Haltestelle
|
|
Umwelt
|
|
Betriebstemperatur
|
-20°C+70°C
|
|
Speichertemperatur
|
- 40°C+80°C
|
|
Arbeitsfeuchtigkeit
|
0~95%
|
|
MTBF
|
≥100000 Stunden
|
8 Kanäle SD/HD/3G-SDI Informationen zur Bestellung von Faserverlängerern
|
Modell
|
Beschreibung
|
|
LNK-SDI-8V
|
19" 1U 8-ChHD-SDI Video mit Loop-out, 20 km, SM,LC, einschließlich 1 Sender & 1 Empfänger, für Paare
|
|
LNK-SDI-8V1R
|
19" 1U 8-ChHD-SDI Video mit Loop-out + 1-Ch RS485 Rückwärtsdaten, 20 km, SM,LC, einschließlich 1 Sender & 1 Empfänger, für Paare
|
|
LNK-SDI-8V1A
|
19" 1U 8-ChHD-SDI Video mit Loop-out + 1-Ch Vorwärts Audio, 20 km, SM,LC, einschließlich 1 Sender & 1 Empfänger, für Paare
|
|
LNK-3GSDI-8V
|
19" 1U 8-Ch3G-SDI 1080p Video mit Loop-out, 20km, SM,LC, einschließlich 1 Sender & 1 Empfänger, für Paare
|
|
LNK-3GSDI-8V1R
|
19" 1U 8-Ch3G-SDI 1080P Video mit Loop-out + 1-Ch RS485 Rückwärtsdaten, 20 km, SM,LC, einschließlich 1 Sender & 1 Empfänger, für Paare
|
|
LNK-3GSDI-8V1A
|
19" 1U 8-Ch3G-SDI 1080p Video mit Loop-out + 1-Ch Vorwärts Audio, 20 km, SM,LC, einschließlich 1 Sender & 1 Empfänger, für Paare
|
8 Kanäle SD/HD/3G-SDI Anwendung von Faserverlängerern
