HD-SDI-Video-Extender über CAT5 / 6 Kit
HD-SDI-Video-Extender Übersicht

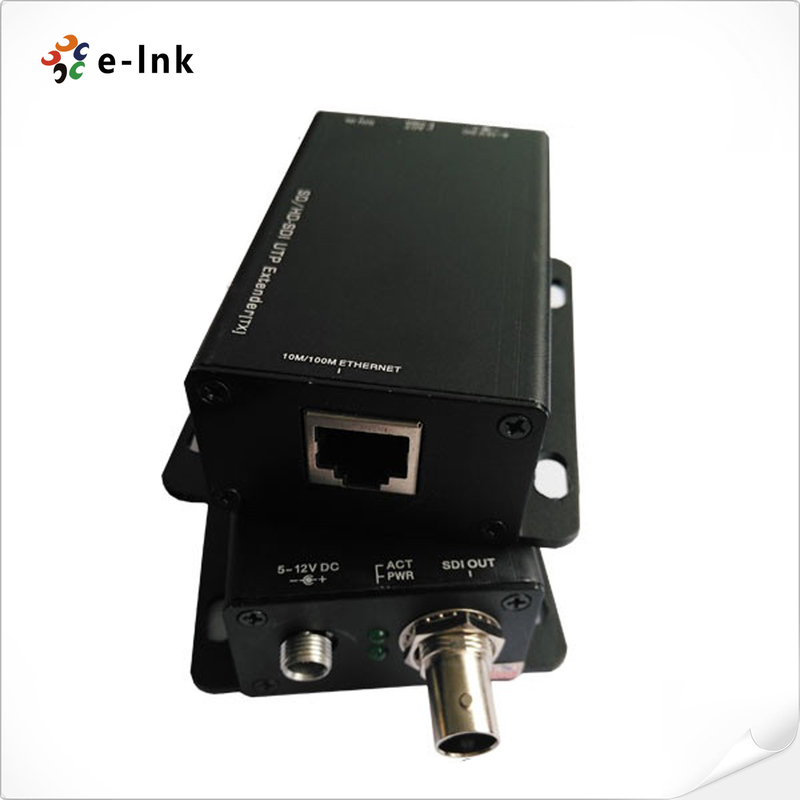

Der LNK-DTS050 HD-SDI Extender ermöglicht die Übertragung von hochwertigem, unkomprimiertem digitalem
Video über ein einzelnes CAT5e/CAT6-Kabel für Entfernungen von bis zu 60 Metern (200 Fuß). Mit einer Bandbreite
von 1,485 Gbit/s überträgt er zuverlässig HD-SDI-Signale ohne Komprimierung oder Verschlüsselung und bewahrt so
die ursprüngliche Videoqualität. Diese kostengünstige Point-to-Point-Lösung unterstützt eingebettetes Audio und
Timecode-Daten und ist damit die ideale Wahl für professionelle Broadcast-Umgebungen, Fernseh-
Produktionsstätten und High-End-AV-Systeme. Sein einfaches Plug-and-Play-Design gewährleistet eine schnelle
und einfache Integration in bestehende Workflows.
HD-SDI-Video-Extender Eigenschaften
- SDI-Kompatibilität: Unterstützt HD-SDI- und SD-SDI-Standards.
- Erweiterte Übertragungsentfernung: Bis zu 50 m (160 ft) über CAT5e und 60 m (200 ft) über CAT6-Kabel.
- Einhaltung von Standards:
- SDI – SMPTE 259M-C (270 Mbit/s)
- HD-SDI – SMPTE 292M (1,485 / 1,485 ÷ 1,001 Gbit/s)
- Intelligente Diagnose: LED-Anzeigen für den Synchronisationsstatus und die automatische SDI-Erkennung.
HD-SDI-Video-Extender Technische Indizes
|
Modell
|
LNK-DTS050
|
|
Typ
|
Sender
|
Empfänger
|
|
Unterstützter Standard
|
SMPTE 259M (270 Mbit/s), SMPTE 292M
|
|
Geschwindigkeit
|
270 Mbit/s, 1,485 Gbit/s (automatische Auswahl)
|
|
Unterstütztes Eingangsformat
|
SD: 525i @ 59,94 Hz, 625i @ 50 Hz
|
|
HD: 720p @ 23,98 Hz / 24 Hz / 25 Hz / 29,97 Hz / 30 Hz
|
|
720p @ 50 Hz / 59,94 Hz / 60 Hz
|
|
1080i @ 50 Hz / 59,94 Hz / 60 Hz
|
|
1080p @ 23,98 Hz / 24 Hz / 25 Hz / 29,97 Hz / 30 Hz
|
|
@24 Hz, 1080p @25 Hz, 1080p @29,97 Hz, 1080p @30Hz
|
|
Anzeigen
|
Eingeschaltet (an beiden Enden)
|
|
Synchronisationserkennung (an beiden Enden)
|
|
Verbindung zwischen den beiden Geräten funktioniert (an beiden Enden)
|
|
Anschlüsse
|
1x BNC 75 Ohm Buchse
|
|
1x RJ45 für ungeschirmtes oder geschirmtes Twisted-Pair-Kabel CAT5e/6
|
|
1x Netzstecker, 2,1 mm
|
|
Maximale Entfernung
|
Alle Auflösungen
|
|
CAT5 UTP/STP: 50 m / 160 ft
|
|
CAT6 UTP/STP: 60 m / 200 ft
|
|
Stromversorgung
|
DC12V/1A
|
|
Stromverbrauch
|
2,5 W (Tx und Rx)
|
|
Betriebstemperatur
|
-10°C ~ 60°C / 14°F ~ 140°F
|
|
Lagertemperatur
|
-30°C ~ 70°C / -22°F ~158°F
|
|
Abmessungen (L*B*H)
|
98 x 65 x 28 mm / 3,85 x 2,55 x 1,1 Zoll
|
HD-SDI-Video-Extender Anwendung
